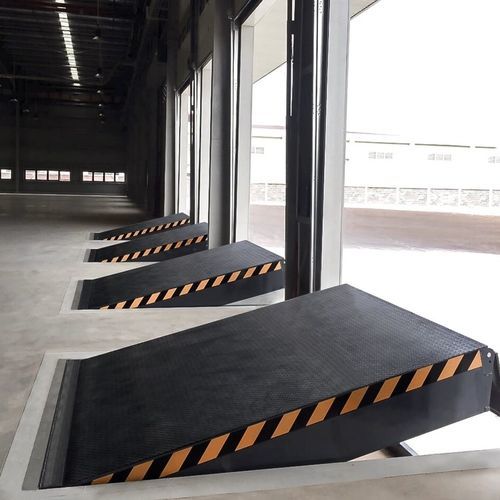

Elektrohydraulische Überladebrücke RH12B

mit Klappkeil

Die RH12B 2000 x 2560 mm ist eine elektrohydraulische Ladebrücke mit klappbarer Lippe. Die Montage und die Vorbereitung sind sehr einfach, da dieses Modell eine selbsttragende Konstruktion besitzt. Die Abmessungen der Überladebrücke und die Befestigungsart sind so gewählt, dass sie in handelsüblichen Fertigteilbehältern mit einer Aussparung für die Hebebühne montiert werden kann. Die Breite der Aussparung, in der die Rampe montiert werden kann, beträgt 2060 - 2085 mm. Die Plattform wird mit Hilfe von 2 Hydraulikzylindern bewegt (die Lippe wird von einem separaten Zylinder bewegt). Die Plattform ist aus 8 mm dickem Riffelblech, Lippe 15 mm, Typ S235JR, gefertigt. Die Rampe ist mit Längs- und Querbewehrungen aus hochfestem Stahl S355NL versehen. Der hintere Teil der Überladebrücke ist mit drei Scharnieren ausgestattet. Bedienung Die Überladebrücke wird mit einer einzigen Taste bedient. Wenn die Taste gedrückt wird, wird die Überladebrücke aus der Ausgangsposition angehoben und die Lippe wird angehoben und arretiert, wenn die höchste Position erreicht ist. Wird die Taste losgelassen, senkt sich die Überladebrücke automatisch ab, bis die Lippe auf der Ladefläche des Fahrzeugs aufliegt. Sicherheitsmerkmale • Vollhydraulischer „Notstopp“, der durch ein in den Zylinder eingebautes Ventil gebildet wird, um die Leitungen im Falle eines Bruchs zu blockieren, • Not-Aus-Schalter mit Einschaltverriegelung, seitliche Fußschutzplatten, • Lippensicherung am vorderen Holm in der Ausgangsstellung (zur Verstärkung bei seitlicher Bewegung), • gelbe und schwarze Warnstreifen, • robuster Stützbalken für die Wartung, • Motorschutz durch Thermorelais.
