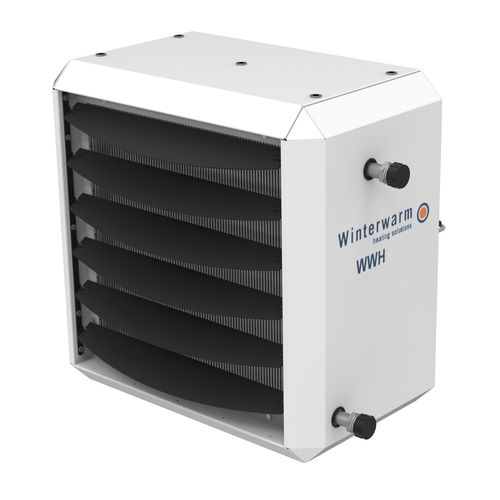

Heißwasser-Lufterhitzer WWH 120

deckenmontierthängendwandmontiert

Mehrere Luftauslassoptionen Einfach zu steuern Lange Lebensdauer Geeignet für verschiedene Standorte Geringe Investition Der WWH 120 ist ein kompakter Warmwasserbereiter mit einer Leistung von 19,5 kW bei einer Wassertemperatur von 90°/70°. Der Wärmetauscher ist eine Kombination aus Kupferrohren und Aluminiumlamellen, die eine optimale Wärmeübertragung gewährleistet. Er kann in kleinen Gebäuden wie Geschäften, Lagerhallen usw. eingesetzt werden. horizontaler oder vertikaler Luftaustritt zusätzliche Jalousien verfügbar 4-Wege- oder 6-Wege-Downflow-Plenum für abgehängte Decken ein/Aus-Thermostatsteuerung 5-Stufen-Schalter zur Regelung der Luftmenge (optional) lange Lebensdauer geeignet für alle Wassertemperaturen (nicht für Dampf) Wärmeabgabe 0kW - 19,5kW Luftmenge 0m³/h - 1900m³/h Max. Wurfweite horizontal 12m Max. Wurfweite vertikal 4m Anschluss-Spannung 230V - 230V Anzahl der Phasen 1 Nennstrom 0.7A Max. elektrische Leistungsaufnahme 153W Verstellbare Lamellen auf der Abgasseite Ja Material des Wärmetauschers Aluminium/Kupfer Ventilator-Typ Axial EC-Ventilator als Standard Keine Schalldruckpegel in einer Höhe von 5 Metern 0dB(A) - 58dB(A) Höhe 505mm Breite 505mm Tiefe 380 mm Nominaler Innendurchmesser 3/4 Zoll (20) Wasserseitiger Widerstand bei dT 20°C 3kPa Max. Betriebsdruck 500 kPa Wasserinhalt 0.9l Gewicht mit Füllung 21kg Empfohlene Aufhängehöhe 2.5MTR Schutzart IP54 Wärmeabgabe 80/60 15kW Wärmeabgabe 70/50 14kW
