Projektplanungssoftware P&ID

für Prozess und Instrumentationsbild P&IDfür Betonkonstruktion

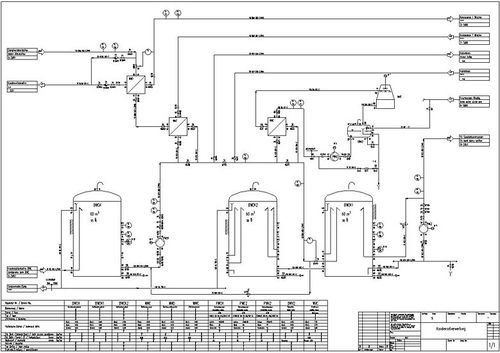

Mit diesem Schemamodul können Sie einfach und schnell Blockfließbilder, Verfahrens- und R&I-Fließbilder nach EN ISO 10628 (ehemals DIN 28004) erstellen. Der breite Funktionsumfang mit Einzelfunktionen, wie automatisches Aufbrechen von Rohrleitungen, Nennweiten-Check, automatische Nummerierung der Bauteile, Überprüfung auf doppelte Namensvergabe etc., erleichtern Ihnen die Arbeit. Eine Datenbank ist möglich, jedoch nicht zwingend erforderlich, da alle Daten im MicroStation/OpenBuildingsDesigner-Designfile (DGN) enthalten sind. Die Beschriftung nach einem allgemeinen Kennzeichnungssystem bzw. nach KKS (Kraftwerks Kennzeichnungs System) ist Bestandteil des P&ID. Der als Zusatzmodul erhältliche Reportmanager ermöglicht Ihnen frei definierbare Stücklisten zu erstellen und z. B. nach Excel zu exportieren. Sie geben vor, welche Informationen aus der TRICAD MS Infomaske jedes Bauteils ausgewertet werden soll. Highlights: Datenbankanbindung möglich Blockfließ-, Verfahrens- und R&I-Fließbilder nach EN ISO 10628 Prüfroutinen Massenauszug aller Rohrleitungen und Komponenten Editierfunktion Querverweise zum blattübergreifenden Arbeiten
