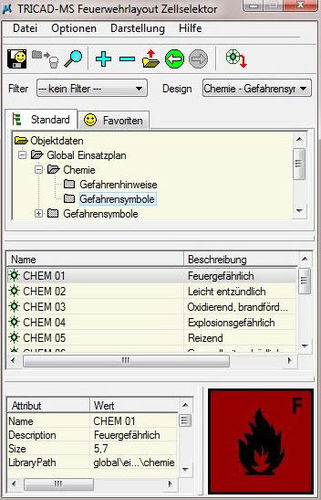

Erstellen Sie mit dem TRICAD MS® Brandschutzlayout Flucht- und Rettungspläne mit Brandschutzsymbolen samt Hilfslinien und Beschriftung inklusive der Planung von Richtungspfeilen Bereichskennzeichnung und Randmarkierungen. Dieses Modul wurde für die Daimler AG entwickelt. Damit ein weltweiter Einsatz funktioniert, wurde auf eine leichte Erweiterbarkeit und Anpassungsfunktionalität geachtet. Die Handhabung wurde auf die gesamte TRICAD MS® Produktpalette angepasst, so findet sich jeder TRICAD MS® Anwender schnell mit diesem Modul zurecht. Vom Anwender gespeicherte Zellen können vom Key-User Global zur Verfügung gestellt werden, damit gehören doppelte Zellen und die dafür benötigte Zeit der Vergangenheit an. Mit dem TRICAD MS® Zellselektor werden Zellen in MicroStation-Zeichnungen platziert. Das Programm liest diverse XML-Dateien und bildet die XML-Baumstruktur grafisch nach. Die dem aktiven XML-Knoten zugeordneten Zellen werden aufgelistet, die zur aktiven Zelle gehörenden Attribute und Grafik angezeigt. Durch Doppelklicken auf die Zelle in der Listbox kann die Zelle platziert werden. Der Strukturbaum kann sprachunabhängig aufgebaut werden, alle angezeigten Texte werden vom Layoutprogramm in Abhängigkeit der eingestellten Landessprache ausgetauscht. Mit der Listenfunktion können die in der MicroStation-Datei befindlichen Layoutzellen in Bezug auf ihre Anzahl erfasst werden und die in den Zellen befindlichen Attribute können ausgewertet werden. Die Listenausgabe erfolgt über eine Microsoft Excel-Datei. Highlights: Platzieren von Brandschutzsymbolen Hinweislinien Planen von Richtungspfeilen Symbolgruppierungen Anpassen von Symbolen Erweitern von Symbolen Massenauswertung
