ZUR VERHINDERUNG VON RAUCHÜBERTRAGUNG
Rauchschutzklappen werden als Absperrvorrichtung zur Verhinderung von Rauchübertragung in Lüftungszentralen oder Luftleitungen eingesetzt
Gehäuse-Leckluftstrom nach EN 1751, Klasse C
Geringe Druckdifferenz und Schallleistung
Einbaulage unabhängig von der Luftstromrichtung
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße
Optionale Ausstattung und Zubehör
Rauchauslöseeinrichtung RM-O-VS-D oder RM-O-3-D
Einbaurahmen
Integration in die Gebäudeleittechnik mit TROXNETCOM
Anwendung

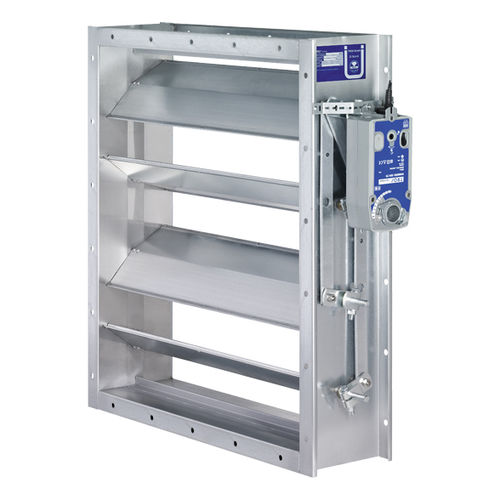

TROX-Rauchschutzklappen der Serie JZ-RS zur Verhinderung von Rauchübertragung in Lüftungszentralen von Zuluftanlagen entsprechend LüAR
Geeignet zur brandschutztechnischen Sanierung von Altanlagen
Geeignet zur Ansteuerung über Rauchauslöseeinrichtungen mit allgemein bauaufsichtlicher Zulassung
Integration in die Gebäudeleittechnik mit TROXNETCOM
Besondere Merkmale
Geringe Druckdifferenz und Schallleistung
Strömungsgerechte Lamellen
Wartungsarme und robuste Konstruktion
Keine silikonhaltigen Bauteile
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße
Geschlossenporige Dichtelemente für Hygieneanforderungen
Klassifizierung
Bauaufsichtliche Zulassung Z-78.4-51 des Deutschen Institutes für Bautechnik, Berlin
Gehäuse-Leckluftstrom gemäß EN 1751, Klasse C
Leckluftstrom bei geschlossener Rauchschutzklappe und einer Druckdifferenz von 40 Pa = 200 m³/h pro m²
Dauerfunktionsprüfung: 10.000 Auf/Zu-Zyklen bestanden
Nenngrößen
Standard: B = 400 – 2000 mm (in 200er Sprüngen), H = 345 – 1995 mm (in 165er Sprüngen)
R20-Maßreihe: B = 357 – 1998 mm (in R20er Sprüngen), H = 357 – 1998 mm (in R20er Sprüngen)
