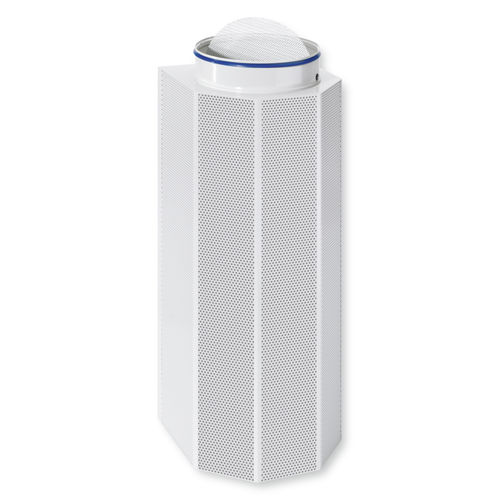

Wandmontierter Quellluftdurchlass QLV

kreisförmigandere Formen

GEHÄUSE MIT MEHRECKIGEM QUERSCHNITT, AUSSTRÖMWINKEL 90° ODER 180°, FÜR KOMFORT- UND INDUSTRIEBEREICHE Quellluftdurchlässe in mehreckiger Bauform Stutzendurchmesser 160 – 630 mm, Nennhöhen 500 – 1750 mm Volumenstrombereich 17 – 915 l/s oder 62 – 3295 m³/h Homogenes Lochbild, Rundlochung Runder Luftleitungsanschluss Luftleitungsanschluss oben und unten Gleichrichter und kegelförmiges Luftverteilelement im Inneren des Durchlasses Optionale Ausstattung und Zubehör Wandhalterung Drosselelement zum Volumenstromabgleich Sichtseite in Farben nach RAL Classic Quellluftdurchlässe für Komfort- und Industriebereiche mit besonderen Ansprüchen an Architektur und Design. Mit - dreiseitiger (90°) oder fünfseitiger (180°) Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit vieleckigem Querschnitt zum Wandvorbau. Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben und unten angeordnetem Anschlussstutzen, einem Luftverteilelement und Gleichrichter zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech. Anschlussstutzen für runde Luftleitungen. Anschlussstutzen, passend für Luftleitungen nach EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135. BESONDERE MERKMALE - Drei- und fünfseitige Ausströmung - Luftleitungsanschluss oben und unten - Optional mit Drosselelement zum Volumenstromabgleich MATERIALIEN UND OBERFLÄCHEN - Deckel, Boden, Stutzen und Seitenteile aus verzinktem Stahlblech - S7: Deckel und Boden aus Aluminium - Eck- und Kantenprofile aus Aluminium-Strangpressprofilen - Gleichrichter aus Kunststoff - Luftverteilelement aus synthetischen Fasern
