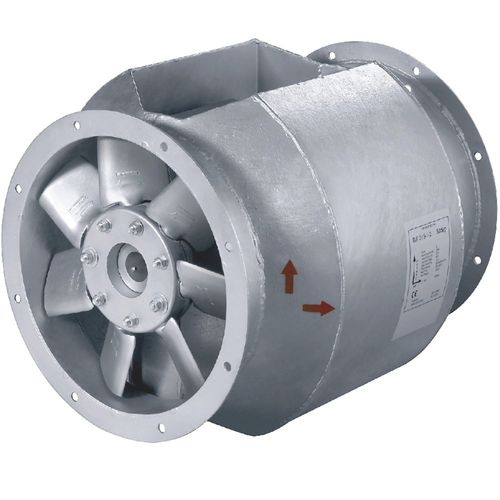

Ventilator für Abzug AXCBF SERIES

Axialfür professionellen GebrauchMetall

• Aerodynamisches Laufrad mit verstellbarem Flügelwinkel • Nabe und Flügel aus Aluminium-Druckguss • Zweischachtgehäuse, feuerverzinkter Stahl nach DIN EN ISO 1461 • Gebohrte Flansche nach Eurovent 1/2 • Ein- oder dreiphasige Motoren, IP55, Isolationsklasse F, gemäß EN 60034-5, IEC 85, Anschlusskasten direkt am Motor • Geeignet für Betriebstemperaturen bis 200 °C Die geteilten Mitteldruck-Axialventilatoren der Systemair-Baureihe AXCBF wurden für Anwendungen mit Atmosphären entwickelt, die entweder einen Spezialmotor benötigen oder die Standzeit eines Standardmotors herabsetzen würden. Beim AXCBF liegen die Motoren außerhalb des Luftstroms. Lieferbar in Größen von 250 bis 800 mm Nenndurchmesser. Das Gehäuse des geteilten Axialventilators AXCBF ist aus starkem, feuerverzinktem Stahlblech. Der beidseitig geöffnete Motorschacht ermöglicht einfachen Zugang zum Motoranschlusskasten. Ein- oder dreiphasiger Motor auf B3-Füßen, komplett gekapselt und ventilatorgekühlt. Thermo Axialventilator mit Zweischachtgehäuse zur direkten Montage im Rohrsystem. Gehäuse aus feuerverzinktem Stahl nach DIN EN ISO 1461. Beidseitig gewalzte Flansche, gebohrt, Lochbild nach Eurovent 1/2. Für Fördermitteltemperaturen bis 200°C im Dauerbetrieb geeignet. Aerodynamisches Axiallaufrad aus Aluminiumdruckguss, für maximalen Wirkungsgrad stufenlos verstellbar. Vibrationsfreies Laufrad, Auswuchtgüte G 6.3, in zwei Ebenen dynamisch gewuchtet nach DIN ISO 21940-11. Luftrichtung über Motor drückend. IEC-Normmotor, drehzahlregelbar über Frequenzumformer, Schutzart IP55, Isolationsklasse F, gemäß EN 60034-5/IEC.
