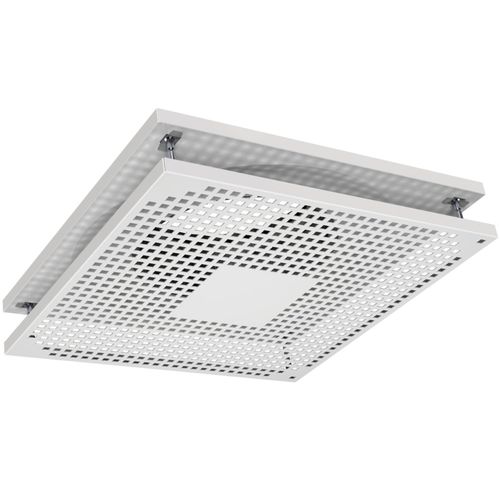

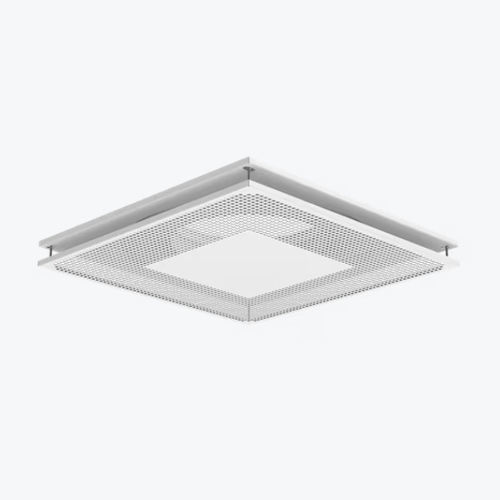

Deckenmontierter Luftdiffusor TSO

quadratisch

Beschreibung Der TSO ist ein quadratischer Deckenauslass mit Anschlusskasten THOR als Zubehör. Das Strömungsbild von TSO kann mit Hilfe der Abschirmbleche SSO (Zubehör) verändert werden. TSO ist ein Deckenauslass für Zu- und Abluft mit einer perforierten Frontplatte und einem Anschlussstutzen mit Gummidichtung. Aufgrund seiner hohen Induktion ist eine maximale Temperaturdifferenz von ΔT 10 K möglich. Das Strömungsmuster kann mit dem Abschirmblech SSO (Zubehör) in ein Einweg-, Zweiweg- oder Dreiweg- Strömungsmuster verändert werden. Der Auslassquerschnitt ist über die perforierte Abdeckplatte verstellbar. ## Ausführung TSO wird aus Stahlblech hergestellt, mit einer weiß pulverbeschichteten Oberfläche (RAL 9003 - Signalweiß) und ist in den folgenden Baugrößen erhältlich: ø 100, ø 125, ø 160, ø 200, ø 250, ø 315 und ø 400. Der Deckenauslass ist auch für Abluft geeignet. ## Montage Der Auslass wird direkt in das Rohr eingebaut und mit Blindnieten befestigt. Falls der Auslass an den Anschlusskasten THOR angebaut wird, ist ein gerader Strömungsweg von 4 x Rohrdurchmesser vor dem Anschlusskasten vorzusehen. Abmessungen und Gewichte Gewicht 1kg
