Deckenmontierter Luftdiffusor TSF

hängendquadratisch

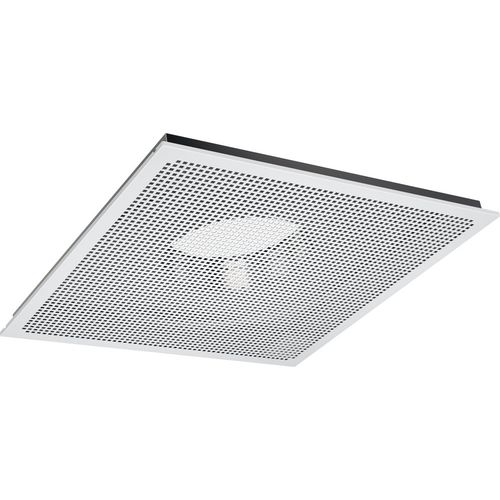

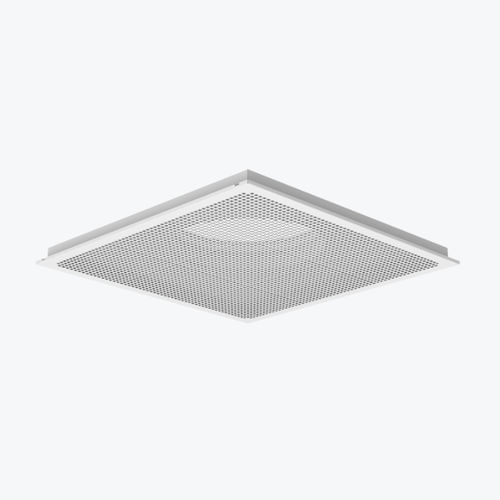

Beschreibung Das TSF ist ein perforiertes Abluftventil, für die Deckeninstallation das ebenfalls für die Luftzufuhr verwendet werden kann. Um den Luftstrom zu regeln, sollte der Anschlusskasten THOR oder die Irisblende SPI verwendet werden. ## Ausführung Das TSF ist in 7 Größen (ø 100- ø 400) verfügbar. Für den Einbau in Rasterdecken werden für die Größen 250-400 keine Adapterplatten benötigt. Das TSF besteht aus einer perforierten Frontplatte und einem Anschlusskasten mit Rohranschluss. Der Auslass ist aus Stahlblech gefertigt und pulverbeschichtet (RAL 9003-30, Signalweiß). Die Frontplatte ist abnehmbar um den Zugang zum Kanal zu erleichtern. ## Montage Zum Montieren des Auslasses muss die Frontplatte abgenommen werden. Der Auslass wird direkt in das Rohr eingebaut und mit Blindnieten befestigt. Wenn der Auslass an einen THOR-Anschlusskasten montiert wird, muss eine gerade Rohrstrecke (4-mal Durchmesser) vor dem THOR-Anschlusskasten, berücksichtigt werden. Ein Sinus P600 dient bei der Installation des TSF 100 -200 als Ersatz für eine Platte der Rasterdecke. TSF 250-400 können direkt installiert werden. Die Lochgröße entnehmen Sie bitte der Maßtabelle. Abmessungen und Gewichte Gewicht 1kg
