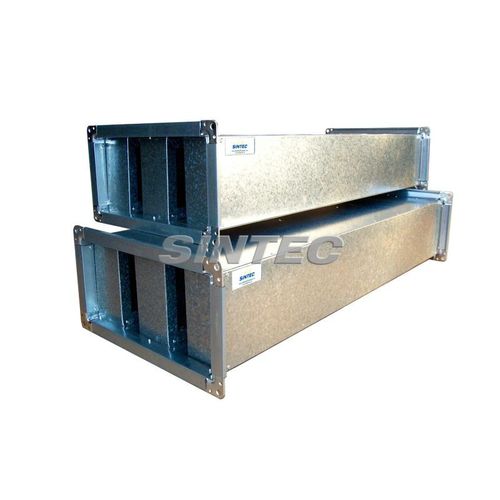

Schalldämpfer für Ventilationsöffnungen / Blech SCV

Die SCV-Schalldämpfer mit parallelen Zellen von SINTEC wurden speziell für Lüftungskanäle entwickelt. Seine Konstruktion basiert, wie bei den SPI-Schalldämpfern, auf der Anordnung von Zellen aus absorbierendem Material, die zwischen den Luftkanälen angeordnet sind. Die Zellen von SCV-Schalldämpfern haben immer eine Dicke von 100 mm. Wenn Luft und Schallwellen die Zellen durchdringen, werden sie aufgrund der dissipativen Wirkung des absorbierenden Materials reduziert. Die Dämpfungsleistung eines Schalldämpfers hängt von dem Abstand zwischen den Zellen und seiner Länge ab, die gleich der Entfernung ist, die die Luft beim Durchgang zurücklegen muss. Die Breite jeder Zelle ist auf 100 mm festgelegt, während der Abstand zwischen den Zellen nach den folgenden Normen hergestellt wird: 50, 60, 70, 80, 90 und 100 mm. Zusammensetzung Die Zellen bestehen aus verzinktem Blech und Steinwolle, die auf beiden Seiten mit einem Schutzschleier versehen sind. Die Umhüllung der Zellen besteht ebenfalls aus verzinktem Blech. Dieser Satz ist an den Umfangsrändern mit zwei Verbindungsflanschen vom Typ METU (30 mm) verstärkt, die gleichzeitig als Befestigungselemente für die Rohre dienen. ANWENDUNGEN Industrielle Kältetechnik. Belüftungssysteme. . Lufterneuerung in technischen Räumen... Lüftungsnetze mit rechteckigen Kanälen.
