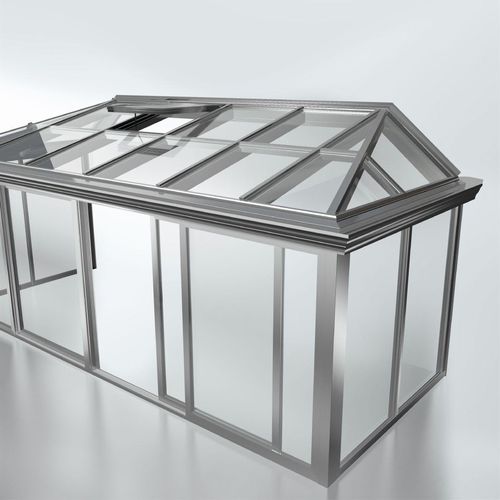

Selbsttragende Veranda CMC 50

GlasAluminiumfür Gewerbegebrauch

Wärmegedämmtes Modulsystem setzt hohe Maßstäbe in puncto Energieeffizienz, Gestaltungsfreiheit und Verarbeitung Das Schüco Wintergartensystem CMC 50 ist zusammen mit dem Schüco Terrassendach PRC 50 Teil einer rationellen System-Modulplattform. Vom Wintergarten mit schlichtem, geradem Pultdach bis zum polygonalen Modell im eleganten Pavillionstil - durch Kombination verschiedener Elemente ergeben sich immer wieder neue Grundrissformen. Grundmaße und Dachneigungen lassen sich Ihren individuellen Gestaltungswünschen anpassen. Schüco Wintergärten werden millimetergenau nach Maß angefertigt, feststehende Maße gibt es nicht Schüco CMC 50, wärmegedämmtes selbsttragendes Aluminium Wintergarten-System in Modulbauweise als spezielle Wintergarten-Konstruktionen für Anlehnbaukörper und freistehende Pavillons, Ausführung als Pultdach (mit oder ohne Solarknick), Satteldach, Erker und Polygone. Modul 1, Statik Das Tragwerk des Wintergartens besteht aus rechteckigen Mehrkammer-Hohlprofilen. Die Auswahl der auszuführenden Querschnitte und ggf. Aussteifungen muss unter Berücksichtigung der statischen Anforderungen erfolgen. Die statisch tragenden Sparren und Pfetten sind raumseitig angeordnet und haben eine Ansichtsbreite von 50 mm, wahlweise in Design-Version mit Fase 5 x 5 mm oder als e-Sparren. Alle Profilkanten sind mit einem 0,5 mm Radius ausgestattet. Die Traufen- und Firstpfetten sind mit Gelenken ausgestattet, so dass die Sparren - unabhängig von der Dachneigung (7-45°) - mit geraden rechtwinkligen Anschnitten ( 90°) angeschlossen werden. Traufpfetten je nach Anforderung wahlweise in 128 mm oder 83 mm Bautiefe.
