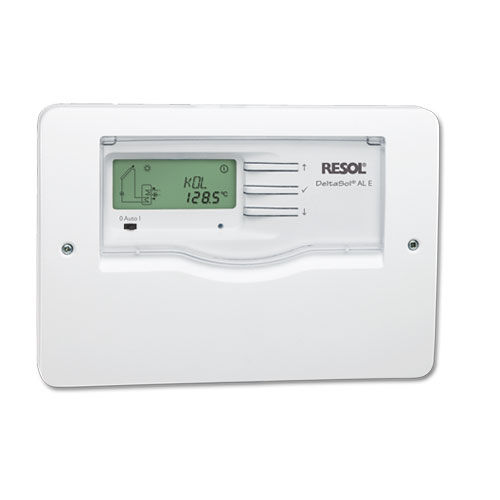

Der DeltaSol® AL E HE wurde speziell für die Ansteuerung einer Hocheffizienzpumpe in Standard-Solarsystemen mit elektrischer Nachheizung entwickelt. Neben einem PWM-Ausgang ist der Regler auch mit zwei Hochlastrelais ausgestattet, an die ein Elektroheizstab mit bis zu 3 kW (230 V~) angeschlossen werden kann. Der Heizstab kann direkt mit dem Regler verbunden werden, es werden keine Hilfsrelais benötigt. Zur Datenkommunikation ist der Regler mit dem VBus® ausgestattet.
Direkter Anschluss einer elektrischen Nachheizung mit bis zu 3 kW (230 V~)
Brauchwassererwärmung mit Schnellaufheizung und thermischer Desinfektion
Zeit- und temperaturgesteuerte Regelung der elektrischen Nachheizung
Solare Nachheizunterdrückung
Wärmemengenzählung über Grundfos Direct Sensor™ VFD
PWM-Ausgang für die drehzahlgeregelte Ansteuerung einer Hocheffizienzpumpe
Schneller Zugang zu Hand- und Urlaubsbetrieb
Statusanzeige für eine bidirektionale HE-Pumpe
Drainback-Option und Röhrenkollektorfunktion
Inbetriebnahmemenü
Max. Anzahl Kollektorfelder:1
Max. Anzahl Speicher:1
Witterungsgeführte Heizkreise:-
Externer Wärmetauscher:-
Drehzahlregelung Standardpumpen:check
Drehzahlregelung HE-Pumpen:check
■ über internen PWM-Ausgang:check
■ über PSW-Adapter:-
Hardware
Temperatursensoreingänge:4
Sensortyp:Pt1000
Eingänge Grundfos Direct Sensors™:digitale
Eingang CS10-Einstrahlungssensor:-
Impulseingänge V40-Volumenmessteil:-
Relaisausgänge gesamt:3
■ Halbleiterrelais (davon drehzahlgeregelt):1
■ elektromechanische Relais:-
■ potenzialfreie Wechselrelais:-
■ potenzialfreie Schließer-Relais:-
■ potenzialfreie Hochlast-Relais:2
PWM-Ausgänge:1
■ davon auf 0-10 V umschaltbar:-
Echtzeituhr:check
