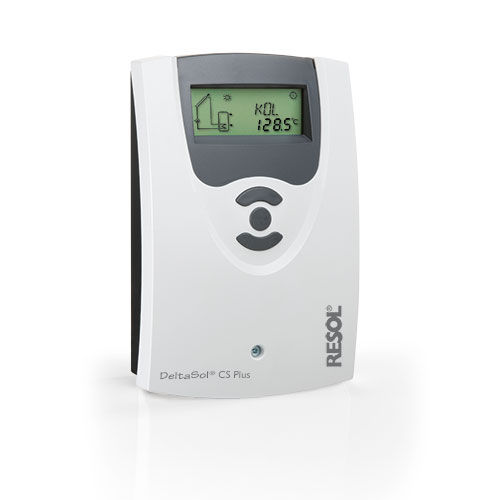

Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Inbetriebnahmemenü führt in nur acht Schritten durch die wichtigsten Einstellungen für die Erstkonfiguration.
Speziell für die Ansteuerung von Hocheffizienzpumpen
Eingang für einen Grundfos Direct Sensor™ VFD
Wärmemengenzählung
Inbetriebnahmemenü
10 Grundsysteme wählbar
Funktionskontrolle
Optional thermische Desinfektionsfunktion
Drainback-Option
Umschaltung zwischen °C und °F
Max. Anzahl Kollektorfelder:21
Max. Anzahl Speicher:21
Witterungsgeführte Heizkreise:-
Externer Wärmetauscher:-
Drehzahlregelung Standardpumpen:check
Drehzahlregelung HE-Pumpen:check
■ über internen PWM-Ausgang:check
■ über PSW-Adapter:-
Hardware
Temperatursensoreingänge:4
Sensortyp:Pt1000
Eingänge Grundfos Direct Sensors™:digital
Eingang CS10-Einstrahlungssensor:-
Impulseingänge V40-Volumenmessteil:-
Relaisausgänge gesamt:2
■ Halbleiterrelais (davon drehzahlgeregelt):2 (2)
■ elektromechanische Relais:-
■ potenzialfreie Wechselrelais:-
■ potenzialfreie Schließer-Relais:-
■ potenzialfreie Hochlast-Relais:-
PWM-Ausgänge:2
■ davon auf 0-10 V umschaltbar:-
Echtzeituhr:check
Datenschnittstellen:VBus®
Energieeffizientes Schaltnetzteil:check
Spannungsversorgung:100 ... 240 V~
Wärmemengenzähler
■ mit Volumenstromanzeige:ja1
■ mit V40:-
■ mit Grundfos Direct Sensors™:VFD
