Aluminium-Befestigungssystem RABEL 15000

für VorhangfassadeGlaspunkthalter-Spinnen

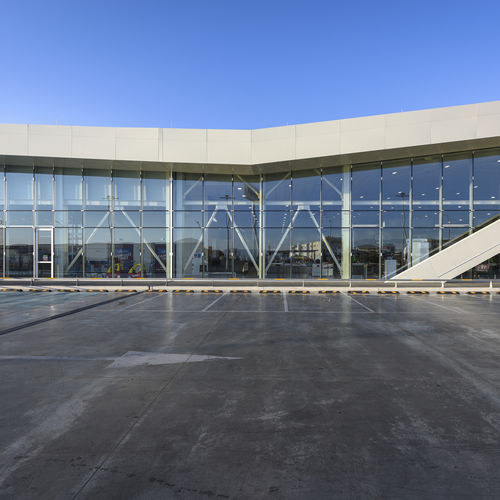

Rabel 15000 Super Thermal Ein Fünf-Sterne-Hotelerlebnis im Wohnzimmer Übersicht Rabel 15000 Slim Super Thermal wurde entwickelt, um große Ganzglasfassaden mit einer Spannweite von bis zu 6,5 Metern von Schlag zu Schlag ohne horizontale Zwischenstützen oder Querträger herzustellen. Um ein unterbrochenes Ganzglas-Erlebnis mit einem Minimum an strukturellen Komponenten zu erzeugen, wurde das System auf der Spider-Clamp-Technologie aufgebaut. Dies ermöglicht die Verwendung von Doppelglasscheiben, ohne dass das Glas gebohrt werden muss, und bietet somit eine preiswerte Lösung, ohne die thermische Leistung zu beeinträchtigen. In der Standardausführung wird es mit einem umlaufenden Rahmen geliefert, der in der Gebäudestruktur verborgen werden kann und eine Wasserabführung einschließlich einer Rinne am Boden sowie seitliche Dehnungsfugen ermöglicht. Das System besteht aus vier verschiedenen tragenden Aluminiumpfosten, deren Einsatz von der Höhe der Fassade sowie der Windlast abhängt. Die Stützbügel wurden so konstruiert, dass sie das volle Glasgewicht aufnehmen können, ohne dass es auf dem Boden abgestellt werden muss. Dies ist ein Muss in Fällen, in denen die bodenstehenden Glasscheiben der Fassade beweglich sind. In den Rahmen wurde eine Bestimmung getroffen, um alle erforderlichen Halterungen zu verbergen, so dass die Lösung auch nachträglich als Standgerät eingebaut werden kann. Im Gegensatz zu den meisten Spider-Lösungen, die nur die Option von festem Glas bieten, integriert Rabel 15000 Slim Super Thermal nahtlos Schiebeelemente, Bifaltelemente, Flügeltüren, Geländer und Beschattungsvorrichtungen und hält die Struktur schlank. Technische Merkmale Pfostenbreite19 - 71 mm Rahmen-Höhe57 mm Flügelhöhe6500 mm Möglichkeiten der Verglasungsbreite32 mm Breite der thermischen Trennung30 / 53 mm DichtungstypDichtung
