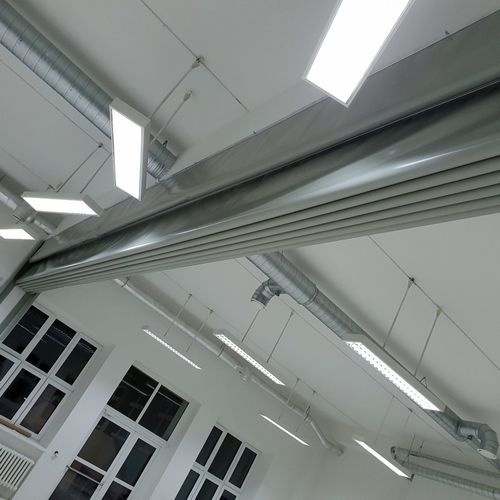

Trennvorhang für Gymnasien 6-06

System zum vertikalen Heben und Senken des doppelschichtigen schallabsorbierenden Trennvorhangs, mit einem System von Riemen, die auf Trommeln gewickelt sind, die auf einer rotierenden Welle und einem Tragbalken angeordnet sind, die das Material des Vorhangs heben, ausgestattet mit einem elektrischen Antriebsmodul Die Struktur zum vertikalen Heben und Senken des schallabsorbierenden zweischichtigen Trennvorhangs ist mit einem elektrischen Antriebsmodul ausgestattet. Der Satz umfasst: Elektromotor, Trommeln, Halterungen, Drehwelle und Befestigungsschiene. Darüber hinaus wird die Struktur durch einen Tragbalken vervollständigt, der das Material des Vorhangs anhebt. Das Ganze wird mit Hilfe von Anpassungselementen (Klammern) an der Gebäudestruktur befestigt. Die adaptiven Elemente (Konsolen) bestehen aus Stahlprofilen und lasergeschnittenen Blechen und werden auf der Grundlage der vor Ort durchgeführten Messungen individuell für jede Anlage entworfen und angepasst. Die mit Polyamidrollen ausgestatteten Stützen, auf denen eine rotierende Welle sitzt, sind an den Konsolen befestigt. Ein Riemen, der auf die Trommeln gewickelt ist, die an Wellen befestigt sind, hebt oder senkt den Vorhang. Die Welle wird von einem Motor mit Getriebe angetrieben, der über eine Fernbedienung gesteuert wird. Der Motor ist mit einem Encoder ausgestattet, der die äußersten Positionen des Vorhangs festlegt. Der Motor ist auf einer speziell angepassten Halterung montiert. Die Gurte heben den Tragbalken an, der auch als Verbindung des unteren Teils des Vorhangs mit den auf der Trommel aufgewickelten Gurten dient. Jedes Band wird mit der gleichen Geschwindigkeit auf eine Trommel gewickelt, so dass der Vorhang nach dem Falten parallel zum Boden liegt und die einzelnen Paneele des Vorhangs ästhetisch angeordnet sind und sich das Material nicht biegt.
