Verstärkendes Geogitter SECUGRID® M3 DW

Schutzfür StützmauerNetz

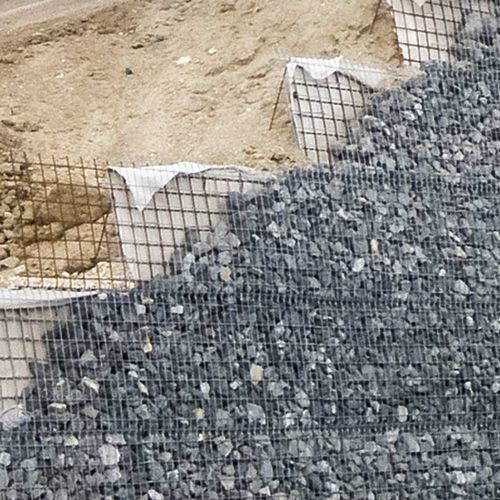

Das Kunststoff-Bewehrte-Erde System Naue DW ist ein zweischichtiges System, bei dem der bewehrte Erdkörper räumlich von der Frontfläche getrennt ist. Der bewehrte Erdkörper besteht aus einer Secugrid® Geogitter Primärbewehrung, die nach der Umschlagmethode vor die verlorene Schalung gelegt wird. Als Einbauhilfe (verlorene Schalung) wird ein Secugrid® Geogitter bewehrter Erdkörper mit permanent oder temporär wirksamen Außenhautelementen hergestellt, die der Böschungsform angepasst werden können. Zur Verhinderung einer Bodenerosion an der Frontfläche kommen Secutex® Filtervliesstoffe oder Secumat® Erosionsschutzmatten zum Einsatz. Im zweiten Schritt werden permanent (dauerhaft) wirksame Fronthautelemente (aus verzinktem Stahlgitter) mit einem definierten Abstand angebracht und mit dem Erdkörper befestigt. Eine anschließende Verfüllung mit steinigem Material (ca. 60 – 90 mm) sorgt für die ästhetische Ansicht der Das Kunststoff-Bewehrte-Erde. Dadurch wird das System in hohem Maße gegen Vandalismus, Verkehrsaufprall, Feuer und weiteren äußeren Einflüssen geschützt; falls erforderlich, können Teile des Frontsystems ausgetauscht werden. Zudem absorbiert das System Verkehrsgeräusche und dient bei Bedarf als Lärmschutzwand. Das Kunststoff-Bewehrte-Erde System Naue DW zeichnet sich durch eine hohe Flexibilität bei der Anpassung an projektspezifische Anforderung und geometrische Formgebung aus und ergibt eine ökonomische und naturnahe Lösung. Die Systembewehrung Secugrid® PET wird nach bodenspezifischen Eigenschaften und statischen Erfordernissen nach DIN 1054:2005, DIN 4084 und EBGEO bemessen.
