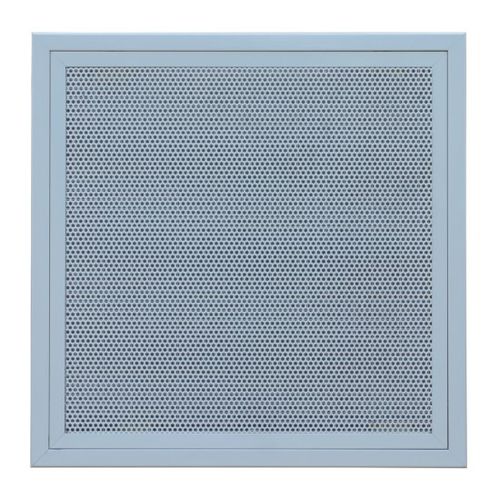

Aluminium-Lüftungsgitter USP SERIES

anodisiertes AluminiumStahlblechrechteckig

Übersicht Filterhaltergitter der Serie USP für die Konterdecke, werden für den Lufteinlass verwendet und ermöglichen den Austausch des Filters durch Verwendung eines "Push-Pull"-Schließmechanismus. Die Kombischarniere und die "Push-Pull"-Vorrichtung, die alle nicht sichtbar sind, ermöglichen den Filterwechsel ohne den Einsatz von Werkzeugen. Der Standardeinsatzbereich dieser Diffusoren liegt zwischen 2,6 m und 4 m Höhe. Technische Daten Rahmenkonstruktion aus eloxiertem Aluminium oder weiß RAL 9010 (onlu RAL 9010 für US-L) Flachfilter 15 mm Dicke mod. FP15 seitlich geliefert Verfügbare Versionen: Schirm USP-R mit geneigten Lamellen aus Aluminium: Sieb USP-Q0 mit Quadratmaschengewebe aus Aluminium USP-Q4-Sieb mit gewinkeltem Quadratmaschengewebe aus Aluminium USP-L Sieb mit gelochtem Stahlblech. MERKMALE MATERIALIEN : Das Plenum ist aus verzinktem Stahlblech hergestellt, die äußere Isolierung hat die Brandverhaltensklasse 1. PLENUMBEFESTIGUNG: Die Plena werden durch Gewindestangen, die in geeignete Halterungen gesteckt werden, an der Decke befestigt und justiert. MONTAGE DES GITTERS: Die Gitter werden mit Nieten oder Schrauben mit einer maximalen Länge von 7 mm direkt zwischen dem Hals des Diffusors und dem Plenum am Plenum befestigt. Achten Sie darauf, dass die Nieten oder Schrauben die Öffnung des Gitters nicht behindern, insbesondere auf dem Plenum in der Nähe der Drehachse. Achten Sie darauf, dass die Nieten oder Schrauben beim Filterwechsel keine scharfen Spitzen oder gefährliche Teile aufweisen, schützen Sie sie gegebenenfalls mit geeigneten Gummikappen.
