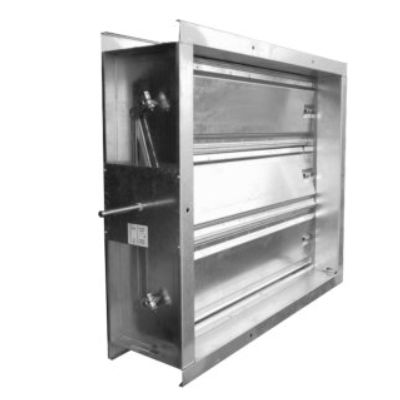

Edelstahl-Lüftungsklappe CL-DLT201Z SERIES

zur Druckentlastung

Allgemeines Die Jalousieklappen werden in den Lüftungs- und Klimaanlagen für den Ausgleich der Kreisläufe verwendet. Technische Daten Rahmen aus verzinktem Stahlblech, Dicke 1,5 mm Furnierte Lamellen aus verzinktem Stahlblech, Dicke 0,8+0,8 mm Lamellenabstand 200 mm Verzinkte externe Hebel für den Klappenantrieb Temperaturfeste Nylonbuchsen bis 70°C Stifte ø12 mm verzinkt Seitliche Dichtung mit Aluminiumlamellen Tests der Lastverluste nach ISO 7244 im Institut Giordano (Prüfungsbericht N.136363) Tests der selbst erzeugten Lautstärke nach Norm UNI EN 25135 im Institut Giordano (Prüfungsbericht N.147646) Ausführung CL-DLT 201X: Ausführung in AISI 304 Zubehör Manueller Stelltrieb CL-SRCR11 bis 1,2 m² Manueller Stelltrieb CL-SRCR12 über 1,2 m² Klebende Längsdichtung auf den Lamellen Stifte ø18 mm verzinkt Elektrischer Servomotor Doppeltwirkender Pneumatikzylinder Bronzebuchsen
