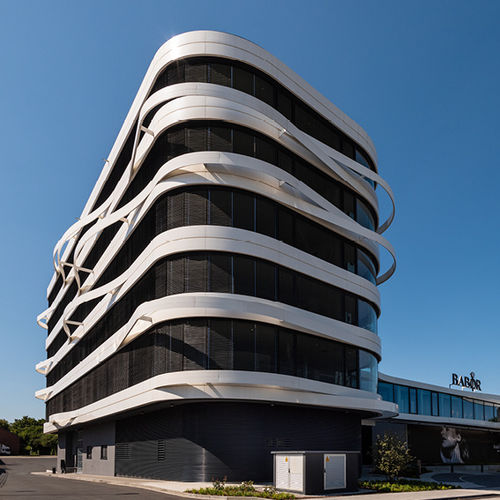

Aluminium-Lüftungsgitter 757C

rechteckigquadratischzur Außenaufstellung

Die Lamellenfassade, System 757C, von MLL Hamburg ist ein Fassadensystem aus Aluminium mit einem freien Lüftungsquerschnitt von 60%. Das System 757C ist ausgestattet mit einer C-förmigen Lamelle der schweren Baureihe vom Typ 050C. Die Befestigung an eine Fassade erfolgt über die Tragsäule 007. Die Lamellen werden mit dem MLL-Klippsystem befestigt und sind nachträglich zum Beispiel für Reparaturarbeiten an der Fassade oder ähnlichen wieder herausnehmbar. Technische Daten MLL-Lamellenfassade Typ 757C MLL schwere Baureihe, C-förmige Lamelle MLL-Lamelle 050C auf Tragsäule 007 Oberfläche : E6/EV1 eloxiert, wie auch E6/C31-35 Farbtöne RAL nach Wahl / roh Sonderfarben auf Anfrage Anwendungsbereiche : Lamellenfassade von MLL zur Montage auf bauseitiger Unterkonstruktion z.B.: Mauerwerk. Ausführung Klipphalter für Lamelle 050SLC Material Aluminium EN AW 6060 T66 Montage:Lamelle 050C auf Tragsäule 007 Tragsäule 007 bestückt mit Halter 15.2 Rastermaß der Tragsäule / max. Spannweite der Lamelle:1200 mm Freier Lüftungsquerschnitt:60% Lamellenabstand:100 mm Verlustbeiwert Abluft:5,9 Durchflußbeiwert Abluft 0,40 Verlustbeiwert Zuluft:5,5 Durchflußbeiwert Zuluft 0,42 Strömungsgeschwindigkeit in m/s dB (A):Keine Angaben Bauprodukt:Nein / Werkszeugnis nach DIN EN 10204 Lamellenfassaden -60% freier Lüftungsquerschnitt -C-förmige Lamellen -Hochwertiges Aluminium -Bewährtes Klippsystem
