Membrankabel-Flächentragwerk

für AbdeckungPVC-Foliefür Stadion

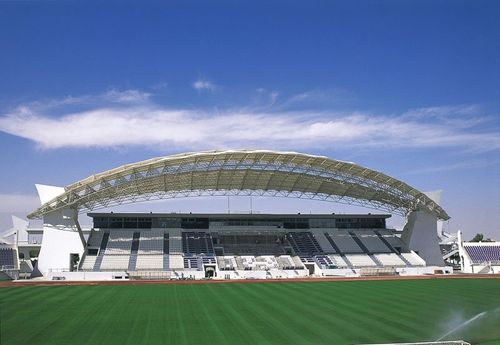

Als Austragungsort zahlreicher sportlicher Großereignisse liegt das Sheikh Khalifa Stadion nahe des Stadtzentrums der Oasenstadt Al Ain. Anlässlich der FIFA Junioren-Weltmeisterschaft wurde das Stadion eine VIP-Haupttribüne erweitert. Das neue Tribünenbauwerk mit 3.500 Sitzplätzen besteht aus drei Stockwerkebenen und weiteren Betriebs- und Lagerbreichen im Kellergeschoss. Überdacht wird die Haupttribüne von einer anspruchsvollen Stahl-Membran-Konstruktion. Als freitragende, muschelartige Freiform konzipiert, Überspannt das Dach mit einer maximalen Breite von über 40 m und 130 m Länge eine Gesamtfläche von ca. 7.500 m². Mit der Ausführung der Dachkonstruktion beauftragt, erarbeitete die Firma MERO in Zusammenarbeit mit der IF-Group hierfür das Strukturkonzept. Ausgeführt ist die Primärstahlstruktur als ein zweilagiges Raumfachwerk mit dem MERO-TSK Kugel-Knoten-System. Im mittleren Dachbereich wurde die Struktur aus optischen Gründen entlang der Längsachse auf ein dreilagiges Fachwerksystem erweitert. Die Dachkonstruktion ist lediglich an den beiden flankierenden Pylonen in einem Abstand von etwa 110 m aufgelagert. Als Eindeckung dient eine mechanisch vorgespannte Membrane, bestehend aus PTFE- beschichteten Glasgewebe. Das Membrandach ist in einzelne Felder unterteilt, die jeweils zwei Raster der Raumfachwerkstruktur in Längsrichtung Überspannen. Jedes der Membranfeld ist über Randseile planmäßig vorgespannt.
