Elastomer-Dehnungsfuge TENSA-MODULAR LR-LS

für Brückenbaubefahrbarmodular

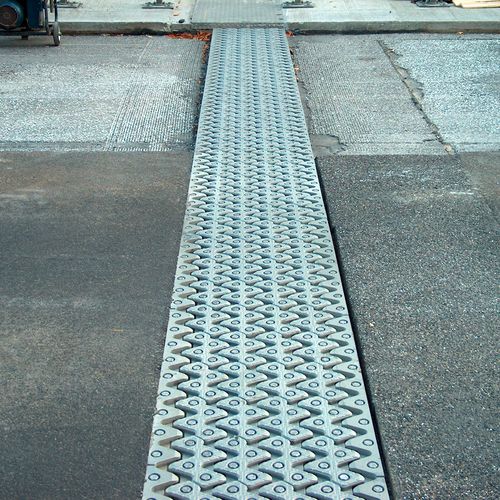

mageba TENSA-MODULAR Lamellenfugen sind mehrzellige Fahrbahnübergänge für kleine Bewegungen ab 160 mm und bis zu grossen Dehnwegen die weit über 2000 mm liegen. Sie ermöglichen ausserdem die Kompensation grosser Rotationen einer Brücke. Der gesamte Dehnweg der Brücke wird durch horizontale Lamellen in einzelne Spaltöffnungen unterteilt. Die einzelnen Spaltöffnungen sind durch dazwischen liegende Dichtprofile wasserdicht verschlossen und ihre Bewegungen zueinander durch einen elastischen Steuerungsmechanismus kontrolliert. Die Entwässerung der Fuge erfolgt über die Oberflächenentwässerung der Brücke. Der Typ LR-LS ist zusätzlich mit einer lärmmindernden Oberfläche in Form von Sinusplatten ausgestattet. Dies führt zu einer Reduktion der Überrollgeräusche um bis zu 80%. Anwendungsbereich TENSA-MODULAR Lamellenfugen kommen in Brücken zum Einsatz, wo der erforderliche Dehnweg die Bewegungskapazität von einzelligen Fahrbahnübergängen überschreitet. Die wasserdichten Lamellenfugen, eine Erfindung der mageba, sind modular aufgebaut und lassen sich individuell an die Erfordernisse der Bauwerke und die anspruchsvollen Kundenwünsche anpassen.
