Paneel-Vorhangfassade HEINRICH HEINE UNIVERSITY

aus Aluminium und Glastransparent

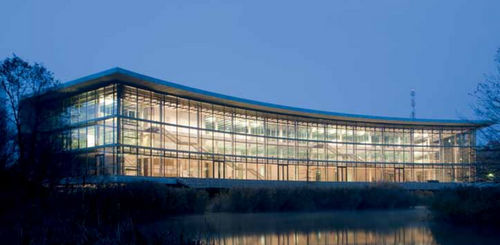

er dreigeschossige transparente Bau passt sich mit seiner Biegung dem Seeufer an. Hauptabschnitt der Fassade, 76 m breit und ca. 12 m hoch, bildet die polygonal gekrümmte Südansicht, Krümmungsradius ca. R = 80 m. Riegel als horizontale Hauptträger aus scharfkantig geschweißten T-Profilen eingesetzt. Sie sind jeweils auf Geschosshöhe angeordnet und lagern an den innen liegenden Stahlbetonverbundstützen in horizontaler Richtung über Windnadeln auf. Der maximale Stützabstand beträgt ca. 6,75 m. Leistungsumfang Ost-, Süd- und Westseite: Seilhinterspannte, filigrane Stahl-Pfosten-Riegelkonstruktion aus geschweißten T-Sonderprofilen. Karusselldrehtüre und 2-flügelige Türen. Nordfassade: Warm-Kalt-fassade aus Alu-Fensterbändern und feuerverzinkten Streckmetall-blechen im Brüstungsbereich. Dachverkleidung: Folien-dachaufbau inkl. Attikaanschlüssen, Rauchabzugsklappen in der Dachfläche integriert, Verkleidung der Dachfläche mit feuerverzinkten Streckmetallblechen aufgeständert auf einer Stahlunterkonstruktion.
