Software / Berechnungs für Fluiddynamik WINPLATT

für Stahlkonstruktion

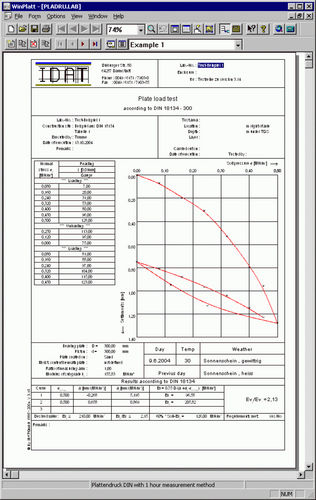

Das Programm WinPlatt dient der Auswertung eines Lastplattenversuchs nach DIN 18134. Ebenfalls enthalten: ÖNorm B 4417 (österreichische Norm) SN 670 317a (schweizerische Norm) Die Daten werden im Formular eingegeben und können per Knopfdruck berechnet werden. Eingabe: Allgemeine Daten zur Projektbeschreibung (wie Bauvorhaben, Messstelle, Datum usw.), die auch aus anderen Projekten kopiert werden können. Manometerlesungen: Frei definierbare Laststufenreihen oder wahlfreie Eingabe. Setzungen: Zwei Eingabemöglichkeiten: Einuhrmessmethode mit automatischer Einbeziehung des Meßarmverhältnisses. Dreiuhrmessmethode. Witterungsdaten Plattendurchmesser, Durchmesser des Druckstempels Wassergehalt unter Platte, Plattenunterlage Vorgabe von Sollwerten (Vorgabewerte können in einer Datei selbst zusammengestellt werden) Möglichkeit zur automatischen Datenübernahme der Meßwerte von einem Datenerfassungsgerät, auf dem ein entsprechendes IDAT-Programm vorhanden ist. Datenübernahme aus ASCII-Dateien auf Anfrage. Auswertung: Die Auswertung erfolgt nach der DIN 18 134 vom Juni 2001-9 (Polynom 2. Grades). Berechnet werden die Verformungsmodule Ev1, Ev2 und evtl. Ev3, sowie das Verhältnis Ev2/Ev1. Auswertung nach Ö-Norm (B4417) und schweizer. Norm (SN 670 317a) Ausgabe: Layoutkontrolle Komplette Ausgabe auf dem Drucker inclusive graphischer Darstellung BMP-Export DXF-Export EMF-Export Ausgabe aller Versuche des Projekts in einer Druckerliste Der Maßstab des Gitters kann vom Programm übernommen oder selbst definiert werden
