Software / Berechnungs für Fluiddynamik WINDURCH

für hydraulische und thermische Installation

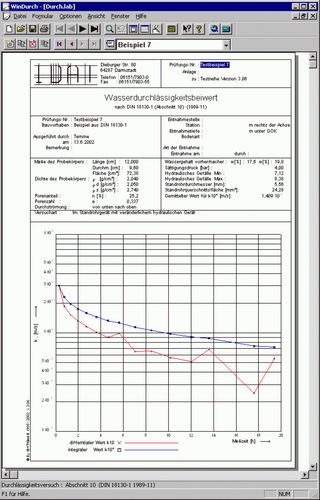

Programm zur Auswertung von Durchlässigkeitsversuchen nach DIN 18130. Das Programm WinDurch beinhaltet verschiedene Module: Die Daten werden im Formular eingegeben und können per Knopfdruck berechnet werden. Bestimmung nach DIN 18130 – Teil 1 (1998-05) Kompressions-Durchlässigkeitsgerät mit statischer Belastung des Probekörpers Untersuchung im Versuchszylinder mit Standrohren Untersuchung in der Triaxialzelle Bestimmung nach DIN 18130 (1989-11) Abschnitt 9 – feinkörniger Boden (konst. hydr. Gefälle) Abschnitt 10 – grobkörniger Boden (veränderl. hydr. Gefälle) Einzelversuche Abschnitt 10 – grobkörniger Boden (veränderl. hydr. Gefälle) Fortlaufender Versuch Eingabe: Allgemeine Daten zur Projektbeschreibung (wie Bauvorhaben, Entnahmestelle, Datum usw.), die auch aus anderen Projekten kopiert werden können. Auswahlmenü für verschiedene Auswertungen nach DIN 18130 Eingabe von allgemeinen Daten für den Probenkörper, seine Dichte, die Wassergehalte vor und nach dem Versuch, Sättigungsdruck, hydraulisches Gefälle sowie Angaben zur Art der Durchströmung. Eingabe von allgemeinen Versuchsdaten wie Durchmesser bzw. Querschnitt des Standrohres Datenübernahme aus einer externen ASCII-Datei auf Anfrage möglich Kompressions-Durchlässigkeitsgerät mit statischer Belastung des Probekörpers Startzeitpunkt Zeitpunkt der Ablesung wahlweise relativ zum vorherigen Messwert oder absolut seit Versuchsbeginn Wasserhöhe und Ablesung bei Versuchsbeginn. Wahlweise Ablesung oder Wasserhöhe
