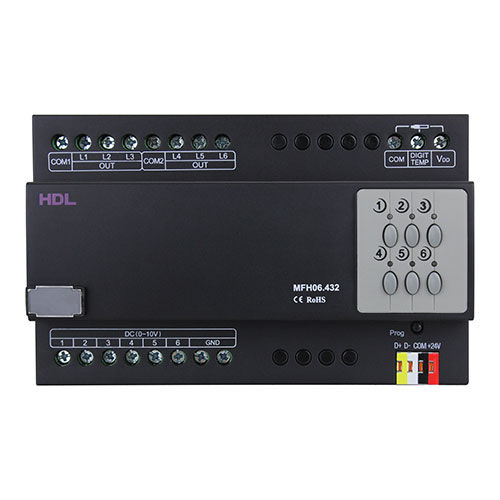

das 6CH Fußbodenheizungsmodul ist ein 6-Kanal-Fußbodenheizungsregler. Jeder Kanal unterstützt einen Relaisausgang und einen 0-10V Stromausgang. Mit eingebautem PI-Regler, 13 digitalen Temperatursensoren und Überhitzungsschutzfunktion kann das Modul zur Steuerung von Fußbodenheizung und Innentemperatur verwendet werden.
■ Erfasst die Temperatur mit dem digitalen Temperatursensor DS18B20, die maximale Länge des Sensorkabels beträgt 100 Meter.
■ 6 Kanäle mit separater PI-Regelung, unterstützt Fußbodenheizung und Fußbodenkühlung.
■ Unterstützt AC/DC elektrische Heizungsventile und 0-10V elektrische Heizungsventile.
■ Der Regelbereich der Temperatur ist 5~40℃, die Genauigkeit ist 0,5℃.
■ Unterstützt Spülfunktion, manuelle Spülung oder zeitgesteuert.
■ Unterstützt Master- und Slave-Modus.
■ Optionaler Mehrfachmodus: Timer, Auswärts, Zuhause, Normal, etc.
■ Maximaler und minimaler Heizwert kann eingestellt werden.
■ Erweitert die Steuerung: Der Befehl kann an ein externes Hochleistungsrelais gesendet werden, um Lasten mit hoher Leistung, wie z. B. die Heizung, zu steuern.
■ Unterstützt Überhitzungsschutz des Fußbodens und Schutz bei Ausfall des Temperatursensors.
■ Online-Update über HDL Buspro Setup Tool unterstützt.
Grundlegende Parameter
Betriebsspannung 15~30V DC
Arbeitsstrom 150mA/24V DC
Ausgangskanäle 6
DC 0-10V Ausgangsstrom 10mA
Eingangsspannung AC100-240V (50/60Hz)
Relais-Ausgangsstrom 1A
Lebensdauer der Relaiseinheit 5.000.000 Betätigungen
Externe Umgebung
Arbeitstemperatur -5℃~45℃
Relative Luftfeuchtigkeit bei der Arbeit ≤90%
Lagertemperatur -20℃~60℃
Relative Luftfeuchtigkeit bei Lagerung ≤93%
Spezifikationen
Abmessungen 144mm×90mm×64mm
Nettogewicht 285g
Gehäusematerial Nylon, PC
Montage 35mm DIN-Schienenmontage
Schutzart (Konform mit EN 60529) IP20
---
