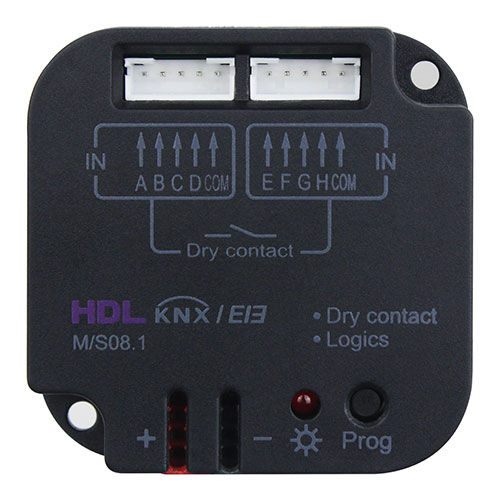

Steuerungsmodul für Hausautomationssystem M/S08.1

LampenDIN-Schienefür den Innenraum

Das KNX 8-Zonen Trockenkontaktmodul gehört zur HDL KNX/EIB Serie. Es verfügt über einen 8-Kanal-Trockenkontakteingang und unterstützt 2 Steuerungsmodi, einschließlich Trockenkontakteingangssteuerung und Logiksteuerung. Trockenkontakteingang: ■ 8-Kanal-Trockenkontakteingang unterstützt ■ Steuerungsarten: Schaltersteuerung, Schalt-/Dimmsteuerung, Jalousiesteuerung, flexible Steuerung, Szenensteuerung, Sequenzsteuerung, Prozentsteuerung, Schwellenwertsteuerung, String(14 Bytes)-Steuerung, Zwangssteuerung, Zählersteuerung, Klingelsteuerung, Kombinationssteuerung. Logiksteuerung: ■ Beliebige 8 Eingänge können mit verschiedenen Arten von externen Telegrammen kombiniert werden (z. B. 1-Bit-Boolesche Variable, 1~4-Byte-Schwellenwert, Zeit, Datum usw.), um logische UND/ODER/NICHT-Verknüpfungen durchzuführen. ■ Logiksteuerungen der Ebenen 1-4 können eingestellt werden, und die Logik der unteren Ebene kann als logische Eingangsbedingung für die höhere Ebene verwendet werden. ■ Das Modul verfügt über 18 Logikblöcke, die Kanaleingänge sperren, logische Operationen aktivieren und eine sofortige Ausgabe erzwingen können, auch wenn der Ausgang auf Verzögerung eingestellt ist. Jeder Logikblock kann den logischen Zustand auf verschiedene Weise melden. ■ Das Modul verfügt über 10 Logikausgangsblöcke, die mit jedem logischen Ergebnisausgang verbunden werden können. Jeder Logikblock kann unabhängig 8 Ziele steuern, und es kann eine Verzögerung eingestellt werden, es können wiederholte Telegramme gesendet werden und jedes Ziel kann unabhängig gesteuert werden, zum Beispiel: Schaltsteuerung, absolute Dimmsteuerung, Alarmsteuerung, Jalousiesteuerung, flexible Steuerung, Sequenzsteuerung, Prozentsatzsteuerung, Schwellenwertsteuerung, String(14 Bytes)-Steuerung usw. Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 5mA/30V DC Kommunikation KNX/EIB Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm Externe Umgebung Arbeitstemperatur -5℃~45℃
