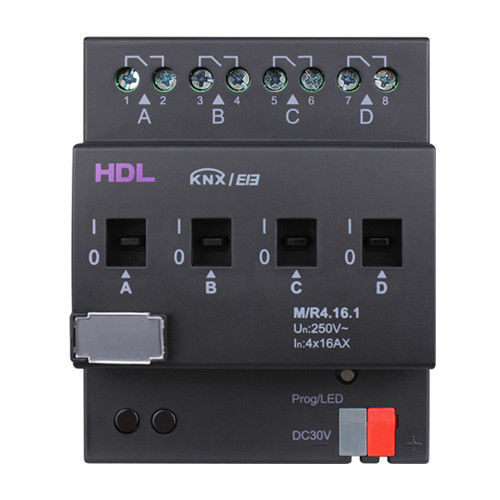

Schaltaktor für Hausautomationssystem M/R4.16.1

KNXDIN-Schienefür Privatgebrauch

KNX 16A Hochleistungs-Schaltaktoren verwenden 50A magnetische Verriegelungsrelais, die drei Typen (4CH, 8CH und 12CH) von Ausgangskreisen haben, wobei jeder Kanal 16A Strom ausgibt. Diese Serie von Hochleistungsaktoren zeichnet sich durch eine lange Lebensdauer, einen geringen Stromverbrauch und eine hohe Ausführungsgeschwindigkeit aus. ■ 16A High Power Switch Actuator umfasst 3 Typen: 4, 8 und 12 Kanäle des Aktors. ■ Maximaler Ausgangsstrom jedes Kanals: 16A. ■ Steuerfunktionen: Statistische Einschaltzeit, Statusrückmeldung, Statusabruf, Treppenlicht, Blinken, Ein-/Ausschaltverzögerung, Schutzverzögerung, Szenensteuerung, Schwellenwertfunktion, Vorhangsteuerung usw. ■ Logikfunktion: UND, ODER, XOR, Gatter. ■ Heizfunktion: PWM(1bit/1byte) Steuerausgang. Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 15mA/30V DC Eingangsspannung 120V/240V AC (50/60Hz) Kommunikation KNX Kabeldurchmesser der KNX-Klemme 0,6-0,8mm Nennschaltstrom 16A Beleuchtungslast, max. 500A Einschaltstrom Betriebszeiten >100.000 Leitungseingang/Leitungsausgangsklemmen 2,5-4mm2 Ausgangskanal 4CH, 16A/CH; 8CH, 16A/CH; 12CH, 16A/CH Kapazität <300μf Externe Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen M/R4.16.1 ：90×72×64(mm) M/R8.16.1 ：90×144×64(mm) M/R12.16.1 ：90×216×64(mm) Nettogewicht M/R4.16.1: 257g M/R8.16.1: 577 g M/R12.16.1: 823g Gehäusematerial Flammenhemmendes Nylon Montage 35mm DIN-Schienenmontage Schutzart (Konform mit EN 60529) IP20
