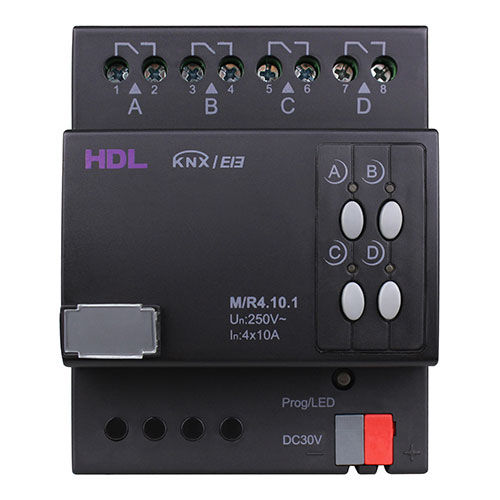

Schaltaktor für Hausautomationssystem M/R4.10.1

KNXDIN-Schienefür Privatgebrauch

Der KNX 10A Hochleistungs-Schaltaktor umfasst 3 Arten von Ausgangsschaltungen (4CH, 8CH， und 12CH), wobei jeder Kanal 10A Strom ausgibt. Mit ihrer langen Lebensdauer, dem geringen Stromverbrauch und der schnellen Ausführungsgeschwindigkeit entsprechen diese Aktoren den europäischen KNX Sicherheitsstandards und Protokollen für das Schalten mit hoher Leistung ■ Die 10A-Hochleistungs-Schaltaktoren umfassen 3 Typen: 4, 8 und 12 Kanäle des Aktors. ■ Maximaler Ausgangsstrom jedes Kanals: 10A. ■ Steuerfunktionen: Statistische Einschaltzeit, Statusrückmeldung, Statusabruf, Treppenlicht, Blinken, Ein-/Ausschaltverzögerung, Schutzverzögerung, Szenensteuerung, Schwellenwertfunktion, Vorhangsteuerung usw. ■ Logikfunktion: UND, ODER, XOR. ■ Heizfunktion: PWM(1bit/1byte) Steuerausgang. Grundlegende Parameter Betriebsspannung 21~30V DC Klasse 2 Arbeitsstrom 15mA/30V DC Eingangsspannung 120V/240V AC (50/60Hz) Kommunikation KNX Kabeldurchmesser der KNX-Klemme 0,6-0,8mm Nennschaltstrom 10A Beleuchtungslast, max. 500A Einschaltstrom Betriebszeiten >100.000 Leitungseingang/Leitungsausgangsklemmen 2,5-4mm2 Ausgangskanal 4CH/10A, 8CH/10A, 12CH/10A Kapazität <300μf Externe Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen HDL-M/R4.10.1 90×72×64(mm) HDL-M/R8.10.1 90×144×64(mm) HDL-M/R12.10.1 90×216×64(mm) Nettogewicht HDL-M/R4.10.1: 256g HDL-M/R8.10.1: 576 g HDL-M/R12.10.1: 823 g Gehäusematerial Flammenhemmendes Nylon Montage 35mm DIN-Schienenmontage Schutzart (Konform mit EN 60529) IP20
