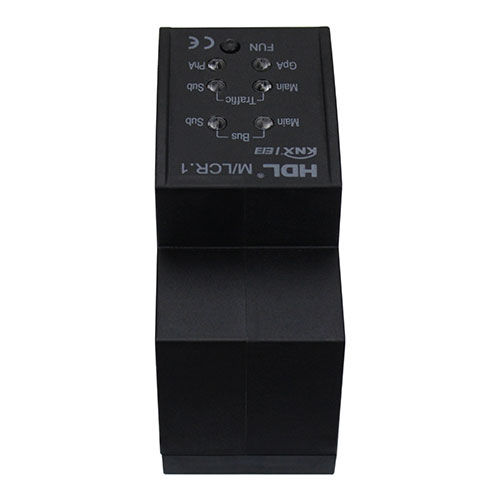

Linienkoppler Modul / für DIN-Schiene M/LCR.1

KNX

Der KNX Linienkoppler kann als Linienkoppler oder Repeater (zur Adresserweiterung) eingesetzt werden, der an eine Hauptlinie und eine Nebenlinie angeschlossen werden kann, wenn das Gerät als Linienkoppler arbeitet. Für jedes neue Liniensegment ist eine separate Stromversorgung einschließlich eines Unterlegkeils erforderlich, und jede Linie wird elektrisch isoliert. Durch den Linienkoppler kann eine Paketfilterung zwischen den beiden Linien durchgeführt werden, wodurch die Anzahl der Telegramme reduziert, Störungen verhindert und eine effiziente Kommunikation aufrechterhalten wird. der Koppler wird an die KNX Zone/Linie angeschlossen, um eine Zone/Linien-Trennung zu ermöglichen. Die Datenpakete können auch gefiltert werden, um den Telegrammverkehr zu reduzieren und eine gute Kommunikation aufrechtzuerhalten. ■ Wenn das Gerät als Abzweigkoppler arbeitet, können die Hauptlinie des Abzweigs und die Unterlinie des Abzweigs verbunden werden. Wenn das Gerät als Bereichskoppler arbeitet, können die Bereichs-Hauptlinie und der Zweig-Bus verbunden werden. ■ Das Gerät kann als Linienkoppler oder Repeater verwendet werden. ■ 6 LEDs zur Anzeige des Datenübertragungsstatus und 1 LED zur Anzeige des Programmierstatus Grundlegende Parameter Betriebsspannung 21~30V DC Kommunikation KNX/EIB Strom der Hauptleitung ＜30mA Strom der Nebenlinie 3mA Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm Externe Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~ 60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen 90mm×36mm×70mm Nettogewicht 68,4g Gehäusematerial ABS Montage 35mm DIN-Schienenmontage Schutzart (Konform mit EN 60529) IP20
