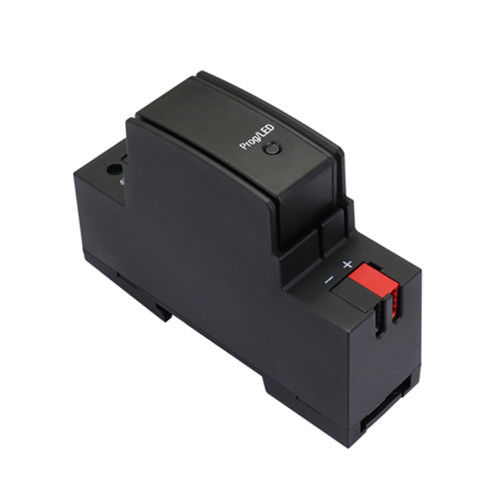

Schnittstellenmodul für Gateway M/RS485MNI.1

DIN-Schienefür HausautomationssystemKNX

KNX-RS485 Interface Mini ist ein kleines Modul, das für den bidirektionalen Datenaustausch zwischen KNX und RS485 verwendet wird. Dementsprechend hat das Modul zwei Schnittstellen, RS485 und KNX. Durch seine geringe Größe ist es einfach zu installieren und erhöht die Raumausnutzung erheblich. ■ 3 Arbeitsmodi: String-Modus, Hexadezimal-Modus, Daten-Modus ■ Baudraten: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps. Benutzer können Baudraten wählen entsprechend ihren Anforderungen wählen. ■ Gateway zwischen KNX und RS485: RS485 (String-Modus oder Hexadezimal-Modus, Daten-Modus) KNX/EIB. ■ Unterstützt bis zu 200 Steuerziele ■ Bis zu 200 Zeichen für jedes Ziel (variiert bei verschiedenen Zielen) ■ 24 Sequenzen werden unterstützt Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 10mA/30V DC Kommunikation KNX, RS485 Datenbit 7 Bit, 8 Bit, 9 Bit Stoppbit 0,5 Bit, 1 Bit, 1,5 Bit, 2 Bit Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm Äußere Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen KNX-RS485 Schnittstelle Mini: 45mm×46mm×18mm Sockel: 90mm×64mm×27mm Nettogewicht KNX-RS485 Schnittstelle Mini: 25g Basis: 44g Material des Gehäuses KNX-RS485 Schnittstelle Mini: Flammhemmendes PC+ABS Sockel: Flammwidriges PA66 Einbau Einbau in eine Wanddose 35mm DIN-Schienen-Installation Schutzart (Konform mit EN 60529) IP20
