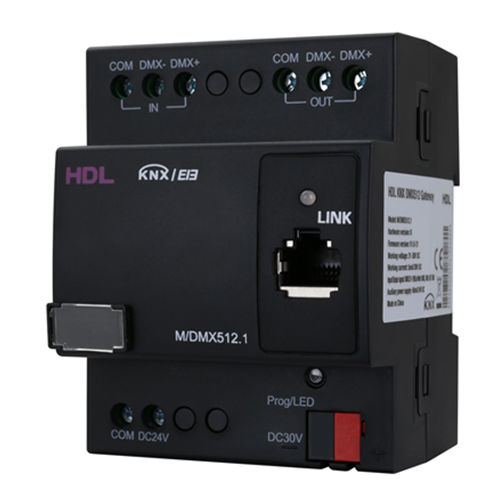

Schnittstellenmodul für Gateway M/DMX512.1

DIN-Schienefür HausautomationssystemKNX

Das DMX512-Gateway gehört zur HDL KNX/EIB-Serie. Das Gateway unterstützt Zwei-Wege-Steuerung und kann DMX-Programme aufnehmen, abspielen und löschen. Mit einer Aufzeichnungszeit von bis zu 4 Stunden kann das DMX512-Gateway weithin zur Steuerung von Geräten mit integriertem DMX-Protokollanschluss für die LED-Farbsteuerung verwendet werden, z. B. Computerlicht, Moving Head-Licht, Laserlicht usw. ■ 3 Arbeitsmodi: DMX-Recorder-Modus, DMX-Dimm-Modus (EIB zu DMX) und DMX-zu-EIB-Konvertierungsmodus (1bit, 1byte Datenpunkt). ■ Unterstützte Kommunikationssignale: DMX512-1990, ArtNet DMX, HDL NET DMX. ■ Speicherung und Wiedergabe von bis zu 24 Programmen, mit bis zu 4 Stunden Aufnahmezeit. ■ DMX-Dimm-Modus unterstützt das Schalten oder Dimmen von bis zu 48 Kanälen (Steuerung von DMX-Geräten über KNX-System möglich). ■ Der DMX-zu-EIB-Konvertierungsmodus unterstützt das Schalten oder absolute Dimmen von bis zu 48 Kanälen (Steuerung des KNX-Systems über das DMX-Signal möglich). ■ Das DMX-Ausgangssignal kann zur Steuerung von Geräten mit DMX-Protokollanschluss für die LED-Farbsteuerung verwendet werden, z. B. Moving-Head-Licht, Laserlicht usw. ■ DMX-Eingangssteuerungsfunktionen umfassen: Sequenzsteuerung, Szenensteuerung, Schaltersteuerung, relatives Dimmen, absolutes Dimmen. Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 5mA/30V DC Kommunikation KNX/EIB Hilfsstromversorgung 40mA/24V DC Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm Eingangs-/Ausgangssignal DMX512-1990, ArtNet DMX, HDL NET DMX Verwendete Klemmen für Line In/ Line Out 1~2.5mm2 Kabel Externe Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen 72mm×90mm×64mm Nettogewicht 189g Gehäusematerial Nylon
