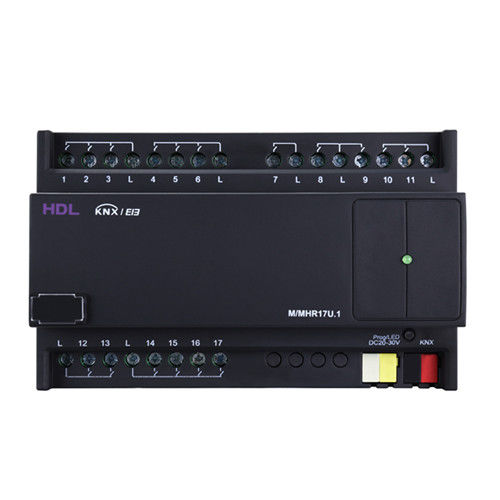

Schaltaktor für Hausautomationssystem M/MHR17U.1

KNXDIN-Schienefür Privatgebrauch

Der KNX 17CH Mix-Aktor wird für die Steuerung von Relais, Dimmern, Vorhängen und Klimaanlagen verwendet. Der Aktor unterstützt 17CH Steuerkanäle. unterstützt 17CH Relais-Steuerkanäle von den 17 Relaissteuerkanälen sind CH1-6 und 12-17 TV8 5A-Relais und CH7-11 magnetische Selbsthalterelais mit einem Betriebsstrom von 10A. ■ Die 17 Relaissteuerkanäle können an Lasten angeschlossen werden, z. B. Glühlampen, Halogenlampen und LED-Lampen usw. Sie können zur Steuerung der Lüfterdrehzahl oder der Betriebsart der Klimaanlage sowie zur Steuerung von Vorhängen (mit Unterstützung der Tippsteuerung) verwendet werden. Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 14mA/30V DC Hilfsspannung 20~30V DC Hilfsstrom 97mA/30V DC Eingangsspannung AC100-240V (50/60Hz) Ausgangskanal 12CH/5A TV8-Relais (CH1-6, CH12-17) 5CH/10A Magnetisch selbsthaltendes Relais (CH7-11) Kommunikation KNX Kabeldurchmesser der KNX-Klemme 0,6-0,8mm Externe Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen 144mm×90mm×64mm Nettogewicht 469g Gehäusematerial PA66 Montage 35mm DIN-Schienenmontage Schutzart (Konform mit EN 60529) IP20
