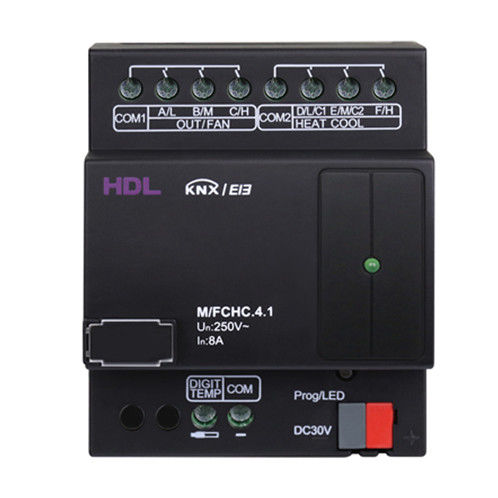

Schaltaktor für Hausautomationssystem FCHC

KNXDIN-Schienefür Privatgebrauch

Der KNX FCHC-Aktor nutzt die KNX/EIB-Kommunikation und wird für die Steuerung von Klimaanlagen, Ventilatoren, Kompressoren und Fußbodenheizungen verwendet. Die Funktion des Moduls wird über die ETS-Software eingestellt und kann in Verbindung mit verschiedenen Panels arbeiten. Außerdem können bis zu 7 digitale Temperatursensoren angeschlossen werden. ■ Mehrere Steuerobjekte: HVAC, Ventilator, Kompressor, Fußbodenheizung, ein Steuerungsmodus für jedes Steuerungsziel. ■ Regelungsmodi: HVAC-Modus, Ventilator-Modus, Kompressor-Modus und Fußbodenheizungs-Modus. ■ Aktive und passive Steuerung: Flexibleres Arbeiten in Verbindung mit verschiedenen Panels. Im aktiven Steuermodus kann dieses Modul mit Zentralen ohne PI-Algorithmus wie HDL-M/DLP04.1 zusammenarbeiten. Im passiven Steuermodus kann dieses Modul in Verbindung mit Schalttafeln mit Algorithmus wie Siemens 5WG1 eingesetzt werden. ■ Lokale Temperaturerfassung und Grenztemperaturalarm. Wenn die lokale Temperatur zu hoch oder zu niedrig ist, sendet das Modul ein Alarmsignal an den Bus. Dieses Modul kann an bis zu 7 Temperatursensoren angeschlossen werden. Grundlegende Parameter Betriebsspannung 21~30V DC Arbeitsstrom 20mA/30V DC Kommunikation KNX Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm Temperatursensor Digitaler Temperatursensor (TS/C1.0) Ausgangsstrom 8A (AC) 5A (DC) Externe Umgebung Arbeitstemperatur -5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ≤90% Lagertemperatur -20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ≤93% Spezifikationen Abmessungen 90mm×72mm×64mm Nettogewicht 168g Gehäusematerial Rahmenfestes Nylon Montage 35mm DIN-Schienenmontage (siehe Abbildung 6 - 8) Schutzart (Entspricht EN 60529) IP20
