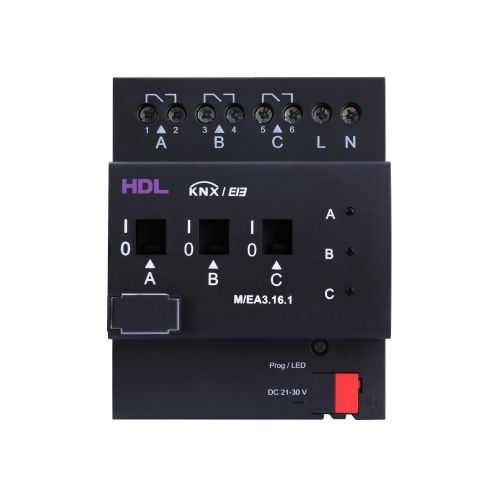

Schaltaktor für Hausautomationssystem M_EA3.16.1

KNXDIN-Schienefür Privatgebrauch

Energy Actuator ist ein Schaltaktor, der den Energieverbrauch der angeschlossenen elektrischen Verbraucher erfasst. Der Energy Actuator erfasst den Wirkenergieverbrauch pro Schaltausgangskanal. Außerdem berechnet er den Gesamtverbrauch aller drei Ausgänge und der maximale Laststrom pro Ausgang beträgt 16 A. Die Hauptfunktion umfasst: ■ Ermöglicht die Messung von 3 Kanälen in einer Phase und unterstützt die 3CH-Relaissteuerung ■ Ermöglicht die Messung von: Wirkenergie, Strom, Spannung, Frequenz, Wirkleistung, Scheinleistung, Leistungsfaktor. Die Schwellenwerte für Strom, Spannung und Wirkleistung können eingestellt werden. ■ Zählersumme: als Summe der Kanalzähler ■ Anschluss eines externen Stromwandlers ■ Methoden zum Senden von Werten: Senden nach Änderung, zyklisches Senden, Senden auf Anfrage ■ Unterstützt Inter-Metering, Schwellwertüberwachung, Last-Master/Slave-Steuerung, Energiesparen, Wirkleistungsüberlauffunktion ■ Unterstützt die Einstellung von Schwellenwerten. Wenn der Wert über dem Schwellenwert liegt, kann ein Alarm gesendet und ein Kanal unterhalb oder oberhalb des Schwellenwerts (16A) abgeschaltet werden ■ Der Gesamtkanal kann als Mater-Last-Kanal verwendet werden, um den Slave-Last-Kanal zu steuern, bis zu 10 slave-Lastkanäle können gesteuert werden, und der Lastschwellenwert kann durch ein externes Ziel festgelegt werden. Betriebsspannung 21~30V DC Arbeitsstrom 16mA/30V DC Messbereich der Spannung 95~265V AC Messbereich für Strom 0,02~16A Messbereich der Frequenz 45~65Hz Kommunikation KNX/EIB Kabeldurchmesser der KNX-Klemme 0,6 - 0,8mm
