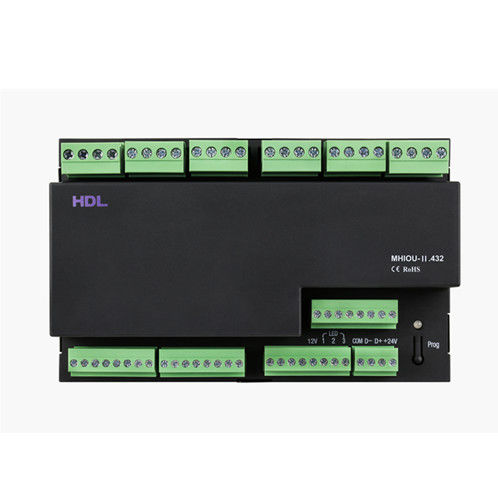

Das HDL Bus Enable Hotel I/O-Modul unterstützt die Funktionen MOSFET-Dimmen, Relais, Vorhangsteuerung, potentialfreier Kontakt, Türklingelsteuerung und LED-Ausgang. Die drei Service-Statusanzeigen der Innen-Türklingel können über den Universalschalter des Panels gesteuert werden. Die Parameter der Ausgangskanäle werden mit dem HDL Buspro Setup Tool eingestellt, und Vorhänge, Lampen, Abluftventilatoren usw. können als gesteuerte Ziele festgelegt werden. Nach der Einstellung können die Ziele über das Bedienfeld gesteuert werden.
AUSGÄNGE
■ Unterstützt Sicherheitseinstellungen, Bereichseinstellungen und Szeneneinstellungen.
■ Kanal 1 und 2 sind Dimmausgänge mit bis zu insgesamt 1,6A Stromausgang.
■ Kanal 3 bis 12 sind Relaisausgänge, jeder Kanal hat 5A.
■ Kanal 9 und 10, 11 und 12 können für die Vorhangsteuerung verwendet werden.
EINGÄNGE
■ 14-Kanal-Trockenkontakteingang.
■ 3-Kanal-Türklingelsteuerung für Innenräume und 3-Kanal-Anzeigeausgang.
■ 1-Kanal-Außentürklingel-Steuerung und 3-Kanal-Anzeigeausgang.
■ 1-Kanal-Türklingel-Relaissteuerung.
Grundlegende Parameter
Betriebsspannung 15~30V DC
Arbeitsstrom 185mA/24V DC
Eingangsspannung AC100-240V(50/60Hz)
Kommunikation HDL Buspro
Externe Umgebung
Arbeitstemperatur -5℃~45℃
Relative Luftfeuchtigkeit bei der Arbeit ≤90%
Lagertemperatur -20℃~60℃
Relative Luftfeuchtigkeit bei Lagerung ≤93%
---
