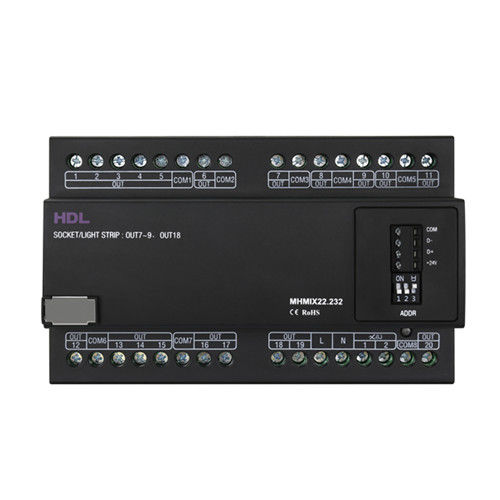

das 22CH Hotel Room Mix Steuermodul ist ein multifunktionales Steuermodul. Es unterstützt einen Relais-Steuerausgang und einen MOSFET-Dimmausgang. In Verbindung mit dem HDL Hotel Room Management System kann das Modul Hotelzimmer, Haushaltsgeräte, Lichter (einschließlich Glühlampen, dimmbare LED-Lichter, Niedervolt-Halogenlampen usw.) und Vorhänge steuern.
■ Das Modul verfügt über 20 Relaiskanäle und 2 MOSFET-Dimmkanäle.
■ Das Relais kann das Schalten der angeschlossenen Kanäle steuern.
■ Die MOSFET-Dimmkanäle können Leuchten steuern (einschließlich Glühlampen, dimmbare LED-Leuchten, Niedervolt
niedervolt-Halogenlicht, etc.) zum Nachdimmen ansteuern.
■ Die MOSFET-Dimmkanäle unterstützen Kurzschluss- und Überhitzungsschutz.
■ Die ID-Adresse des Moduls kann einfach über eine Wählcode-Steuerung konfiguriert werden, sie kann auch über das HDL Hotel Room Management System frei konfiguriert werden.
■ Die Kommunikation erfolgt über einen internen Bus. In Verbindung mit dem HDL Hotel Room Management System funktioniert das Modul in einigen komplizierteren Szenen als ein Kanal-Erweiterungsmodul des HDL Hotel Hosts.
Grundlegende Parameter
Betriebsspannung 15~30V DC
Arbeitsstrom 180mA/24V DC
Steuerungskanal
16CH/5A/AC100~240V
Relais
(KANAL 1~6, KANAL 10~17, KANAL 19~20)
4 KANAL/10A/AC100~240V
Relais
(CH7~9, CH18)
2CH/0.5A MOSFET Dimmung
(CH21~22)
Eingangsspannung: AC100~240V(50/60Hz)
Dimm-Steuerkanal Dimm-Modus: MOSFET abfallende Flanke
Dimm-Kurve: Linear
Externe Umgebung
Arbeitstemperatur -5℃~45℃
Relative Luftfeuchtigkeit bei der Arbeit ≤90%
Lagertemperatur -20℃~60℃
Relative Luftfeuchtigkeit bei Lagerung ≤93%
---
