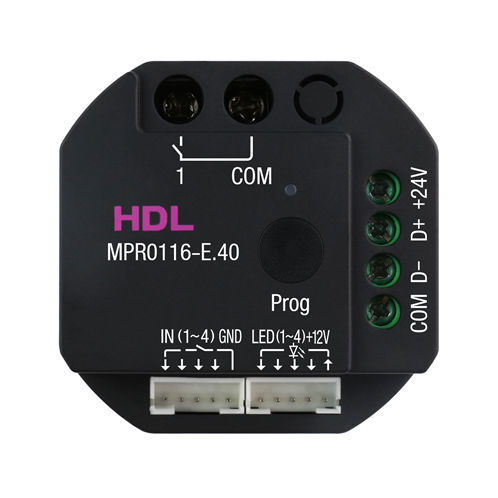

Schaltaktor für Hausautomationssystem HDL-MPR0116-E.40

Einbaufür Privatgebrauchfür Gewerbegebrauch

der 1CH 16A Unterputz-Schaltaktor (EU) ist ein intelligentes Relais-Ausführungsmodul, das in die Wanddose der europäischen Standardtafel eingebaut wird. Es zeichnet sich durch eine exquisite Struktur und umfangreiche Schaltungen aus. Der Aktor verwendet das HDL Buspro-Protokoll 485 Bus-Kommunikationssteuerung, mit 1CH 16A Relais-Steuerkanal(en), 4 Trockenkontakt-Signaleingangskanälen und 4 LED-Signalausgangskanälen. In Verbindung mit der entsprechenden Schalttafel mit potenzialfreiem Kontakt ermöglicht der Aktor die intelligente Steuerung von elektrischen Geräten, z. B. Beleuchtung, Vorhänge, Ventilatoren, Steckdosen usw. ■ Mit 1CH 16A Relais-Schaltsteuerkanal(en) ■ Mit 4 Eingangskanälen für potentialfreie Schalter, 4 Ausgangskanälen für LED-Schalter ■ Mit Programmiertaste und Programmieranzeige, durch kurzes Drücken der Programmiertaste können alle Relaiskanäle ein/aus Grundlegende Parameter Betriebsspannung ：15~28V DC Arbeitsstrom：HDL-MPR0116-D.40: 95mA/24V DC Relaiskanal ：HDL-MPR0116-E.40: 1CH, 16A/CH (AC100-240V, 50/60Hz) Trockenkontakt：4CH Trockenkontakteingang LED：4CH LED-Ausgang, 12mA/CH Kommunikation：HDL Buspro Kabeldurchmesser der Buspro-Klemme：0,6-0,8mm Externe Umgebung Arbeitstemperatur ：-5℃~45℃ Relative Luftfeuchtigkeit bei der Arbeit ：≤90% Lagertemperatur ：-20℃~60℃ Relative Luftfeuchtigkeit bei Lagerung ：≤93% Spezifikationen Abmessungen： HDL-MPR0116-E.40: 46,8mm×46,8mm×23mm Nettogewicht：HDL-MPR0116-E.40: 45g Gehäusematerial：Flammhemmendes PC Einbau：Wanddose (Abbildung 8 - 9) Schutzart (Konformität mit EN 60529) ：IP20
