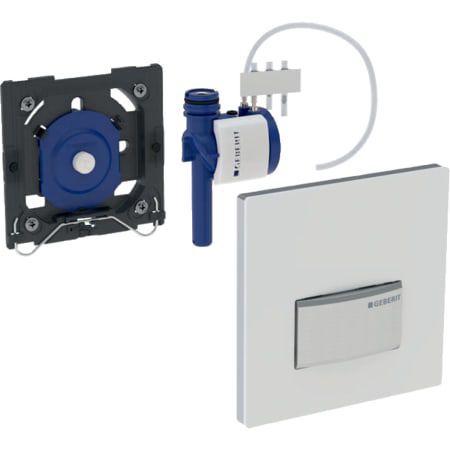

Pneumatische Toilettenspülung 116.016.11.5

für Urinal

Zusätzliche Informationen Art.-Nr. 116.016.00.5 - für bauseitige Einlage, d.h. bauseitige Fliese, maximale Tiefe 3-4 mm, inklusive Schablone Kann mit Brauchwasser (Regenwasser) betrieben werden, wenn es vorher durch eine Filteranlage geleitet wird Technische Daten Fließdruck 1-8 bar Maximaler Prüfdruck, Wasser 16 bar Maximaler Prüfdruck, Luft / Inertgas 3 bar Relative Luftfeuchtigkeit < 100 % Maximale Betriebstemperatur, Wasser 30 °C Betätigungskraft < 12 N Durchflussmenge bei 1 bar ohne Durchflussbegrenzer 0,3 l/s Durchflussmenge bei 1 bar mit Durchflussbegrenzer 0,18 l/s Berechnete Durchflussmenge 0,22 l/s Minimaler Fließdruck für berechnete Durchflussmenge 1 bar Spüldauer, Einstellbereich 4/8/12 s Einsatzzwecke Für die manuelle Spülauslösung von Urinalen Für Geberit Rahmen für Urinale mit Frontauslösung Zum Einbau in Installationssets für Geberit Urinal-Spülsteuerungen (ab Baujahr 2009) Merkmale Hilfssymbole Betätigungsplatte mit Sicherungsbügel Spüldauereinstellung mit Luftdüsen (pneumatisch) Geringe Betätigungskraft der Spülung Kurze Hubbewegung Spülauslösung bei Loslassen des Betätigungsknopfes Spülmenge kann mit der Regulierschraube des Einbausatzes auf 0,5 l pro Spülung reduziert werden Im Lieferumfang enthalten Betätigungsplatte Typ 50 Pneumatische Spülauslösung, vormontiert auf Einbaurahmen Pneumatisches Ventil Befestigungsmaterial
