Schraubpfahl SCREWED TUBE

schrägverzahntStahlFundament

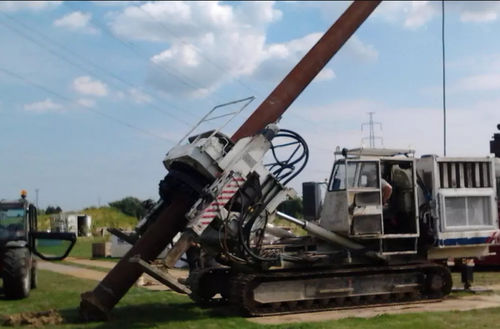

Der verschraubte Rohrpfahl ist ein Vollverdrängungspfahl mit permanentem Stahlgehäuse und Schraubenspitze. Durch das Einschrauben von Stahlrohren in den Boden, die während der Ausführung miteinander verschweißt werden, um die gewünschte Einbautiefe zu erreichen, wird der Pfahl vibrationsfrei gebildet. Das untere Rohrsegment ist unten mit einer schmutzabweisenden Schraubenspitze abgedichtet, die mit einer Spiralklinge mit einer Umdrehung versehen ist und das Eindringen von Wasser und/oder Schmutz beim Einschrauben verhindert. Bauablauf 1. Positionierung des Stapels und Verschweißen der verlorenen Verschlussmutter Schraubenspitze 2. Einschrauben des unteren Rohrsegmentes mit Bodenverdrängung 3. Schweißen des nächsten Rohrelements und Fortsetzung der Schraubphase. Die Länge der Rohrsegmente ist abhängig von der verfügbaren freien Arbeitshöhe 4. Erforderliches Gründungsniveau des Pfahls erreicht 5. Platzierung der Bewehrung in der gewünschten Einbautiefe des Pfahls 6. Gießen von Beton, mit der Möglichkeit, das Betonniveau mit großer Genauigkeit zu halten. Fertig verschraubter Rohrpfahl Anwendungsbereiche - Vibrationsfreie Pfahlgründung in begrenzter Höhe - Bei beengten Platzverhältnissen und beengten Raumverhältnissen - In aggressiven und/oder kontaminierten Böden - Geeignet für Böden mit starkem unterirdischen Wasserdurchfluss, bei denen der Frischbeton durch den Mantel geschützt ist. - Möglichkeit, das Betonniveau sehr genau zu halten, d.h. das Betonieren des Pfahls unterhalb der Arbeitsebene einzustellen. Schneiden Sie einfach das Stahlsegment ab und vermeiden Sie so das Entfernen des Betonüberschusses auf der Schnittfläche.
