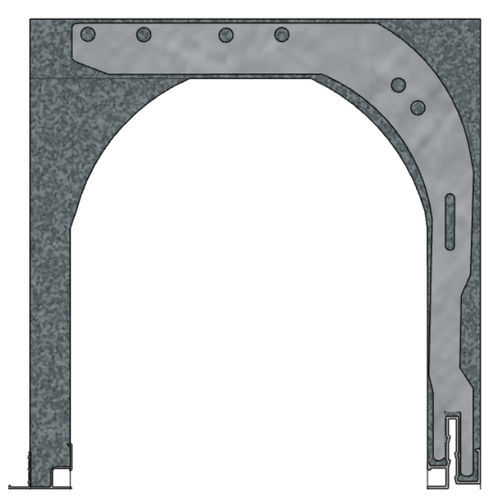

Aluminium-Sturz R 28 S 29

aus galvanisiertem StahlPolystyrolU-förmig

Verstärkte Kästen werden für Gemälde mit einer Breite von 1,6 m bis 4,5 m verwendet. Diese können jedoch auch weniger als 1,6 m breit sein. Diese Kästen werden mit 3 mm starken verzinkten Stahlwinkeln verstärkt. Die Winkel werden in einem Abstand von 1,2 m in der Kassette positioniert und halten das Profil fest. Die verstärkten Fixolite-Kästen bestehen aus graphitiertem Polystyrol (grau). Winkel für verstärkte Kästen Der sichtbare Winkel ist dazu bestimmt, in die Verkettung des Sturzes eingebunden zu werden. Der Winkel hält das Aluminiumprofil und versteift den Kasten (*) kg/m: Bei nicht standardmäßigen Schienen kann das Gewicht variieren. Holzfaser-Zement-Finish: + 1,15 kg/m Terrakotta-Finish: + 4.32 kg/m Grundierung: + 0,58 kg/m (**) R: Wärmewiderstand (m².K/W) unter Berücksichtigung eines λ-Koeffizienten von 0,0374 W/m.K nach Anwendung eines Sicherheitsfaktors von 1,15. (***) PAL: Anzahl der Truhen pro Palette. Lieferung in einem kompletten LKW. Typischerweise enthält ein LKW 8 Paletten mit Truhen und 2 Paletten mit Wangen und Zubehör. Schnittpläne Die Schnittzeichnungen der Truhen sind mit den gängigsten Aluminiumprofilen und mit der Polystyrol-Ausführung dargestellt. Die anderen Ausführungen sind natürlich auch erhältlich . Die verschiedenen verfügbaren Aluminiumprofile sind weiter unten abgebildet.
