Berechnungssoftware

Modellierungfür Stahlkonstruktionfür Brandschutz-Konzept

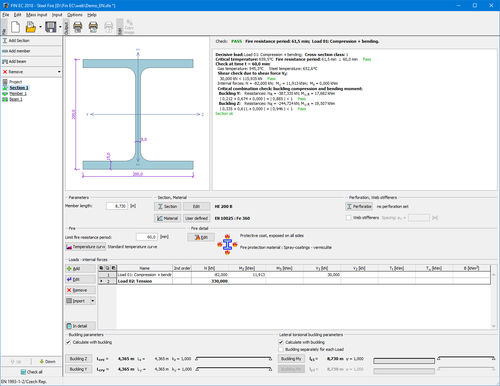

Das Programm für den Feuerwiderstandsnachweis von Stahlquerschnitten und -stäben nach EN 1993-1-2 (Eurocode 3). Das Programm kann als eigenständige Anwendung oder als Verifikationsmodul in den Programmen FIN 2D und FIN 3D arbeiten. Die wichtigsten Merkmale Nationale Anhänge für die Tschechische Republik, die Slowakei, Polen und Bulgarien Möglichkeit zur Eingabe beliebiger Werte der Teilsicherheitsbeiwerte Nachweis von Querschnitten, horizontalen Trägern und allgemeinen Bauteilen Berechnung der Schnittgrößen für horizontale Balken mit mehreren Stützen Datenbank der Querschnitte einschließlich warmgewalzter und geschweißter Profile und zusammengesetzter Querschnitte Import der Querschnittsgeometrie aus dem Programm Section Datenbank mit Stahlsorten einschließlich Edelstahl und benutzerdefinierten Materialien Datenbank für Brandschutzmaterialien (Beschichtungen, Platten etc.) Weitere Details zu den Feuerarten Import von Lasten aus der Zwischenablage oder einer Datei (*.csv, *.txt, *.xls usw.) Eingabe von Löchern und Öffnungen zur Berechnung der Nettoquerschnittsfläche Auswirkungen von Knicken und seitlichem Torsionsknicken Ausführlicher Text und kurze grafische Berichte Das Programm arbeitet als eigenständige Anwendung oder als Konstruktionsmodul in den Programmen FIN 3D und FIN 2D. In diesem Modus wird die Struktur in FIN-Programmen erstellt, die Verformungen und Schnittgrößen berechnen. Diese Ergebnisse werden in das Programm Steel Fire übertragen. Dieses Programm führt den Nachweis nach der vorgegebenen Norm durch. Ergebnisse und aktualisierte Querschnitte werden in die FIN-Programme zurück übertragen. Eine solche gegenseitige Kommunikation führt zu einer effizienten Optimierung des Strukturdesigns. Das Programm wurde in Zusammenarbeit mit einem Team von Spezialisten der Fakultät für Bauingenieurwesen der CTU in Prag entwickelt.
