Projektplanungssoftware

Analysefür Betonkonstruktionfür Brandschutz-Konzept

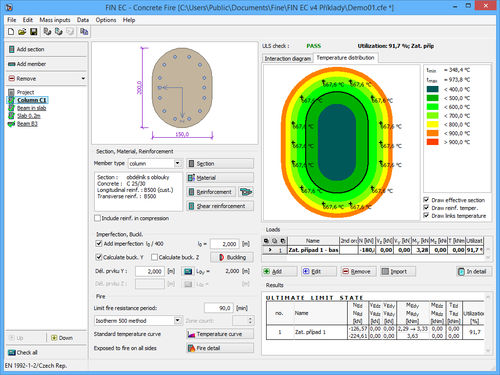

Das Programm wurde für den Nachweis des Feuerwiderstandes von Stahlbetonquerschnitten EN 1992-1-2 (Eurocode 2) entwickelt. Es bietet ein 3D-Interaktionsdiagramm für gegebenen Feuerwiderstand und Details der Brandexposition. Die wichtigsten Merkmale Nationale Anhänge für die Tschechische Republik, die Slowakei, Polen und Bulgarien Möglichkeit zur Eingabe beliebiger Werte der Teilsicherheitsbeiwerte Import der im Programm Concrete erstellten Projekte Vordefinierte Datenbanken mit Querschnitten und Materialien Verschiedene Arten der Brandexposition Nominale und parametrische Brandexpositionskurven Analyse nach der 500°C Isothermenmethode oder Zonenmethode Import von Lasten aus *.csv oder *.txt Datei Überprüfung der indikativen Festigkeitsklasse, der Mindestüberdeckung und der statischen Regeln je nach Bauteiltyp Nachweis der Tragfähigkeit für den spezifizierten Feuerwiderstand 3D-Interaktionsdiagramm für einfache Ergebnisansicht Ausführlicher Text und kurze grafische Berichte Das Programm arbeitet als eigenständige Anwendung oder als Konstruktionsmodul in den Programmen FIN 3D und FIN 2D. In diesem Modus wird die Struktur in FIN-Programmen erstellt, die Verformungen und Schnittgrößen berechnen. Diese Ergebnisse werden in das Programm Concrete Fire übertragen. Dieses Programm führt den Nachweis nach der vorgegebenen Norm durch. Ergebnisse und aktualisierte Querschnitte werden in die FIN-Programme zurück übertragen. Eine solche gegenseitige Kommunikation führt zu einer effizienten Optimierung des Strukturdesigns.
