Projektplanungssoftware

BerechnungAnalysefür Betonkonstruktion

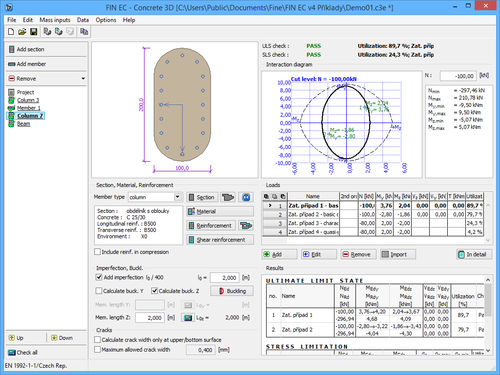

Das Programm ist für den Nachweis von Stahlbetonquerschnitten beliebiger Form unter Einwirkung von Kraft- und Biegemomentkombinationen entwickelt worden. Die Analyse wird nach EN 1992-1-1 und EN 1992-2 (Eurocode 2) durchgeführt. Dieses Produkt basiert auf den früheren Programmen Beton 3D, Beton 2D und Betonebene. Die Installation enthält auch einen Programmteil. Die wichtigsten Merkmale Nationale Anhänge für die Tschechische Republik, die Slowakei, Polen und Bulgarien Möglichkeit zur Eingabe beliebiger Werte der Teilsicherheitsbeiwerte Modi für den Nachweis der planaren und biaxialen Biegung und für einfache Betonelemente Datenbank der Querschnitte einschließlich Import der allgemeinen Geometrie aus dem Programm Section Import von Lasten aus *.csv oder *.txt Datei Überprüfung der indikativen Festigkeitsklasse, der Mindestüberdeckung und der statischen Regeln je nach Bauteiltyp Nachweis der Tragfähigkeit und Gebrauchstauglichkeit (Spannungs- und Risskontrolle) 3D-Interaktionsdiagramm zur einfachen Ergebnisdarstellung Ausführlicher Text und kurze grafische Berichte Das Programm arbeitet als eigenständige Anwendung oder als Konstruktionsmodul in den Programmen FIN 3D und FIN 2D. In diesem Modus wird die Struktur in FIN-Programmen erstellt, die Verformungen und Schnittgrößen berechnen. Diese Ergebnisse werden in das Programm Concrete übertragen. Dieses Programm führt den Nachweis nach der vorgegebenen Norm durch. Ergebnisse und aktualisierte Querschnitte werden in die FIN-Programme zurück übertragen. Eine solche gegenseitige Kommunikation führt zu einer effizienten Optimierung des Strukturdesigns. Zusätzliche Werkzeuge Schnitt - Berechnung der Querschnittscharakteristik beliebiger Formen
