Projektplanungssoftware PILE

Berechnungs für StrukturenAnalysefür Stahlkonstruktion

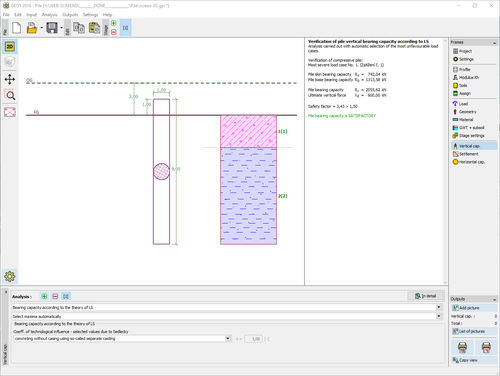

Dieses Programm wird für die Analyse der vertikalen Tragfähigkeit eines sowohl unter Zug als auch Druck belasteten, einzelnen Pfahles, Pfahlsetzung sowie Tragfähigkeit eines Pfahles verwendet. Verifizierung kann unter Verwendung des Standardes EN 1997-1 oder der klassischen Ansätze (Grenzzustände, Sicherheitsfaktor) durchgeführt werden. Programmeigenschaften Berechnung der vertikalen Tragfähigkeit Kommentar zu ČSN 73 1002 (Theorie der Grenzzustände, Berechnung eines Pfahles, der auf den Felsuntergrund, geformten durch die R1, R2 Gesteine, gestützt wird) Methode Tomlinson NAVFAC DM 7.2 Methode der effektiven Spannungen Setzung: Lineare Lastsetzungslinie (Poulos) Nichtlineare Lastsetzungslinie (Nasopust) EN 1997 - Möglichkeit, Einzelkoeffizienten nach den nationalen Anhängen zu wählen EN 1997 - Berechnung nach allen Bemessungsansätzen, Betrachtung von Bemessungssituationen EN 1997 - Betrachtung von Einwirkung der Pfahltechnologie Betrachtung verschiedener Bemessungssituationen bei der Berechnung der Pfahlgründung Berechnung der Lastsetzungslinie mithilfe der Finite Elemente Methode (Federmethode) angesichts Verformungseigenschaften von Boden Betrachtung des Einflusses der Pfahltechnologie (gebohrt, angetrieben, CFA Pfähle) Verschiedene Formen von Pfahlquerschnitten (Rechteck-, Kreuz-, Rohr-, I-Querschnitt) Berechnung der horizontalen Tragfähigkeit von Pfählen Berechnung der Pfahltragfähigkeit nach Lastfällen Ermittlung des Elastizitätsmoduls entlang der Pfahllänge nach Vesic, Matlock und Reese, CSN oder Eingabe durch den Benutzer (konstante oder lineare Verteilung) Analyse der horizontalen Tragfähigkeit (Broms method, p-y method)
