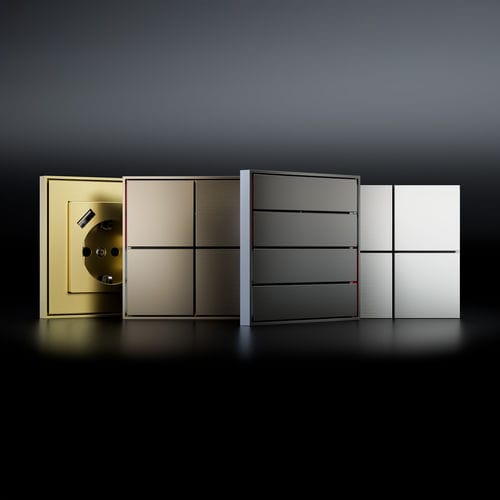

Druckschalter FF OMNIA

AufputzMetallmodern

Die Geräte der Serie Ekinex® FF OMNIA sind Niederspannungs-Taster mit 5-24 Vdc Trockenkontakt (Modell EK-ED2-NC-...) oder Open Drain (Modell EK-ED2-NB-...) für die Ein-/Aus-Steuerung von Verbrauchern, Leuchten, die Steuerung von motorisierten Antrieben oder Szenen und anderen Steuerfunktionen, z.B. für die Ansteuerung von Relais auf der Rückseite oder in Verteilerdosen. Die Geräte sind mit 8 Ausgängen und 8 Eingängen zur Ansteuerung der integrierten LEDs ausgestattet. Die Niederspannungsausgänge ermöglichen eine breite Kompatibilität mit vielen Steuerungssystemen. Die Geräte sind für die Unterputzmontage an der Wand konzipiert und eignen sich für Anwendungen im Wohnbereich. Sie integrieren sich perfekt in die ästhetischen Teile der Ekinex® FF-Serie. Technische daten LED-Stromversorgung: 5-24 Vdc Kontaktspannung: 3,3-24 Vdc Trockenkontakt Maximaler Kontaktstrom: < 50mA (200mA für EK-ED2-NB) LED-Steuerstrom: einstellbar über Dip-Schalter Bedien- und Meldeelemente: 8 physikalische Tasten, 8 weiße LEDs Physikalischer Anschluss über vorkonfektionierte Flachbandkabel oder Rückwandplatine mit Adapter (zum Anschrauben an der Rückseite der Tasterplatte) und Federkontakten Beispiele für den Einsatz: 1) Verbindung mit universellen Schnittstellen, die mit digitalen Ein- und Ausgängen ausgestattet sind 2) Anschluss einer Reihe von Stromstoßrelais (Schutzdiode nicht im Lieferumfang enthalten) 3) Plug-and-play-Anschluss von Ein- und Ausgängen mit Crestron C2N-UNI8IO-Schnittstelle Betriebstemperatur: - 5 ... + 45°C Lagertemperatur: - 25 ... + 55°C Transporttemperatur: - 25 ... + 70°C Relative Luftfeuchtigkeit: 95% nicht kondensierend Kunststoffgehäuse Unterputzausführung
