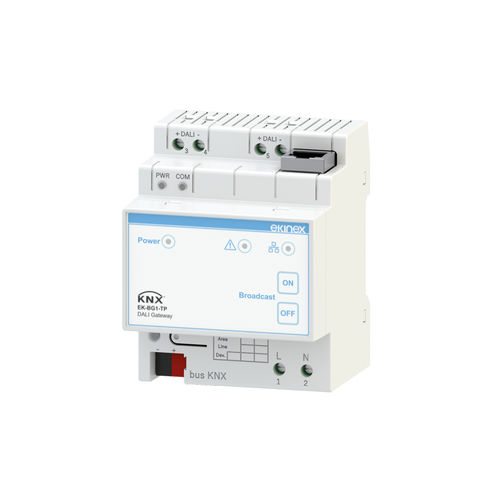

Schnittstellenmodul für Gateway EK-BG1-TP

DIN-SchieneKNXEthernet

Gerät mit Gateway-Funktion (Protokollumsetzung) zwischen einem DALI-Netzwerk und einem KNX-Netzwerk (TP). Parametrierbar mit externem Ets-Werkzeug Schaltschrankmontage auf Hutschiene nach EN 60715 (4 modulare 18 mm Einheiten). Einsatz in der Haus- und Gebäudeautomation nach KNX-Standard. Stromversorgung: 230 V AC Programmierelemente: Standard-KNX-Programmiertaste Anzeigeelemente: Stromversorgungs-LED, DALI-Fehler-LED, DHCP ON-LED Konfigurationselemente: Membrantaste Broadcast ON, Membrantaste Broadcast OFF Sicherheitsklasse II Montage auf 35 mm Profilschiene (nach EN 60529) Schutzart IP20 Abmessungen: 4 Module Ethernet-Schnittstelle (IEEE 802.3) mit RJ45-Anschluss, mindestens Kabel der Kategorie 5E KNX TP-Kommunikationsanschluss (Twisted Pair), 9600 Baud, galvanisch von der Stromversorgung des Geräts getrennt Stromaufnahme vom KNX-Bus <13 mA DALI-Kommunikationsanschluss, doppelt mit Schraubklemmen versehen, galvanisch vom Netzteil des Geräts und vom KNX-Kommunikationsanschluss getrennt DALI-Baudrate: 1200 bps DALI-Spannung: 9,5 V - 22,5 V (nominal 14 V) Maximale Kabellänge: 300 m (ab 1,5 mm2) Maximale Anzahl von DALI-Geräten: 64 Maximale Anzahl von DALI-Gruppen: 16 Maximale Anzahl von DALI-Szenarien: 16 Steuerung von bis zu 64 DALI-Geräten in maximal 16 Gruppen und 16 Szenarien Broadcast-Funktion Individuelle, Gruppen- oder zentrale Adressierung Erstellung von Lichtszenarien Möglichkeit, den Status des DALI-Geräts über KNX zu lesen (z. B. Helligkeit oder Gerätefehler) Netzteil für DALI-Bus eingebaut Konfigurator für die Programmierung
