Schornstein SLAT

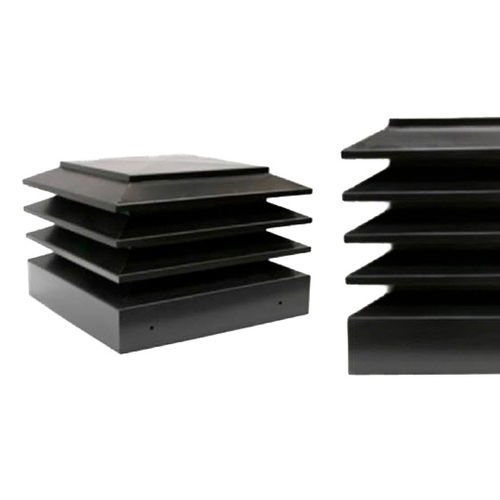

BESCHREIBUNG LAMELLENAUFSATZ LAMELLENAUFSATZ LÜFTUNGSKANAL Aufsätze, Hauben oder Abschlüsse für Lüftungskanäle oder Schornsteine. Lüftungsaufsatz Gebäude, Wohnanlagen, Badezimmer oder Schornstein. Maßfertigung mit 4 und 5 Lamellen. Materialien: Lamellenblech, Stärke 0,8 mm, Dach und Sockel verzinkt. Verzinktes Strukturblech, Stärke 0,8 mm. Punktgeschweißt. Einbrennlackierung mit Epoxy-Pulverlack bei 400º. TECHNISCHE DATEN UNLACKIERT Aluminium, verzinkt, Edelstahl. LACKIERT Weiß, sandfarben, cremefarben, navarragrün, ziegelrot, tabakbraun, schwarz glänzend/matt. *Wichtiger Hinweis: die Farben können von der Darstellung abweichen und sind unverbindlich. *Nota importante: los colores son orientativos, no tienen valor contractual. ABMESSUNGEN Breite und Tiefe nach Kundenauftrag. Höhe 4 Lamellen 400 mm. – Bestehend aus Sockel + 3 Lamellen + Dach. Höhe 5 Lamellen 480 mm. ‐ Bestehend aus Sockel + 4 Lamellen + Dach. Schräg stehende Lamellen. Lamellenabstand: 85 mm. Lamellenbreite: 110 mm. Tiefe der eingesetzten Lamellen: 70 mm. Tiefe des Sockels zum Einstecken des Schornsteins: 100 mm. Bohrungen mit 8 mm Ø auf der Unterseite des Sockels zur Befestigung am Schornstein.
