Schnittstellenmodul für Gateway ARJ03P

DIN-SchieneRJ45

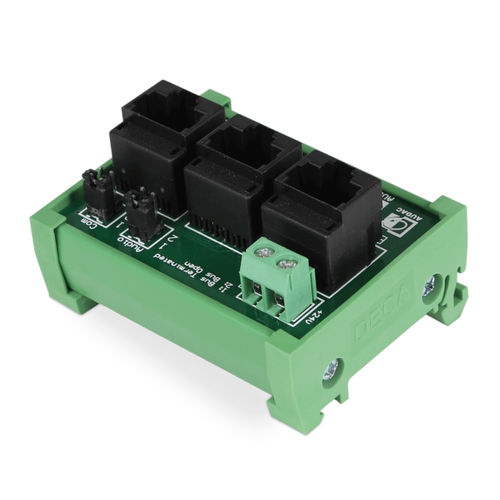

Abzweigdose Der ARJ03P ist ein RJ45-Splitter / Verteilerkasten, der für den Anschluss und die Aufteilung jedes Twisted-Pair-basierten Datenbusses verwendet werden kann, der mit RJ45-Steckern angeschlossen wird. Ein typisches Anwendungsbeispiel ist die Erweiterung von Kommunikations- und Audioübertragungsbussen, wobei mehrere Eingangs- und/oder Ausgangsgeräte an einen einzigen Peripherieport eines Matrixsystems angeschlossen werden. Ein weiteres typisches Beispiel ist der Einsatz einer externen Stromversorgung für einen Kommunikationsbus, um das entfernte Ein- oder Ausgangsmodul mit Strom zu versorgen, wenn die übertragene Versorgungsspannung aufgrund der großen Kabellängen nicht mehr ausreicht. Sie besteht aus drei RJ45-Steckverbindern, einem 'BUS IN'- und einem 'BUS OUT'-Steckverbinder für die Herstellung der ein- und ausgehenden Verbindungen, während der dritte Steckverbinder den Anschluss für das dezentrale Ein- oder Ausgangsmodul ermöglicht. Es sind zwei Terminierungsbrücken vorhanden, mit denen die Kommunikations- (Pin4 & Pin5) und Audiopaare (Pin7 & Pin8) mit ihrer charakteristischen Impedanz (120 Ohm) terminiert werden können, um eine klare Kommunikation ohne Reflexionen zu gewährleisten. Es ist ein Klemmenleistenanschluss vorhanden, über den eine externe Stromversorgung (+24 V DC) an den Bus angeschlossen werden kann. Die +24 V DC ist auf RJ45 Pin3 (+) und Pin6 (GND) verfügbar. Das unzerbrechliche Kunststoffgehäuse ermöglicht eine einfache Montage auf Mini-DIN-Schienen. Technische Daten System-Spezifikationen Busabschluss - Audio - 120 Ω Kommunikation - 120 Ω Steckverbinder - 3 x RJ45 1 x 2-polige Euro-Klemmenleiste (Stromversorgung) Produktmerkmale Abmessungen - 61 x 48 x 40 mm (B x H x T) Gewicht - 0,043 kg Montage - Mini-DIN-Schiene Konstruktion - Unzerbrechliches Kunststoffgehäuse Farben - Grün
