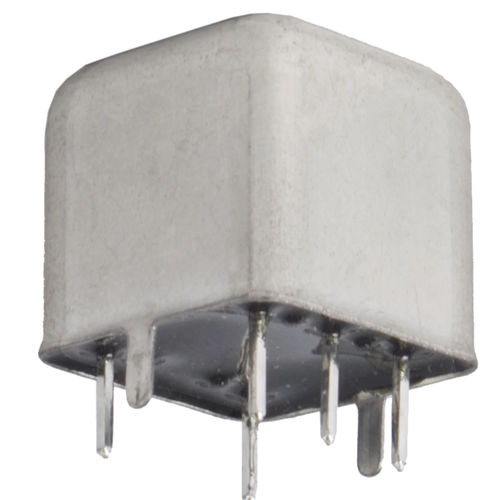

Transformator für Installationen TR106

Trenntransformator Line-Level Der AUDAC TR106 ist ein abgeschirmter, echt isolierender Audioübertrager. Brummen in Audiosystemen wird in der Regel durch Masseschleifen im System verursacht. Ein Gleichtaktstrom fließt in einer Erdungsschleife, die durch ein elektrisches System mit Erdungen auf unterschiedlichen Spannungspotentialen entsteht. Dies führt zu einem 50-Hz-Brummen im Audiosignal. Die gängigste Methode zur Lösung dieser Probleme ist ein Audiotransformator. Der AUDAC TR106 Audio-Isolationstransformator mit einer Eingangs- und Ausgangsimpedanz von 600 Ohm und einem Windungsverhältnis von 1 : 1 hat eine sehr große Bandbreite und eine sehr geringe Verzerrung, was eine unverzerrte Basswiedergabe und ungedämpfte hohe Frequenzen gewährleistet. Technische Daten Technische Daten des Systems Eingänge - Impedanz - 600 Ω Maximalpegel bei 1% THD+N (@ 1 kHz) - 20 Hz - +2 dBu (0,975V) 50 Hz - +10 dBu (2,449 V) Ausgänge - Impedanz - 600 Ω Übersetzungsverhältnis - 1 : 1 Bandbreite - 0,5 Hz - 100 kHz Typische Verzerrung (@ 1 kHz) - 0,001% Frequenz - Hohe Grenzfrequenz (± 3 dB) - 108 kHz Untere Grenzfrequenz (± 3 dB) - 0,4 Hz Frequenzgang (± 3 dB) - 20 Hz - -0,10 dB (Referenz 1 kHz) 20 kHz - -0,10 dB (Bezugswert 1 kHz) Klirrfaktor+N (bei 20 Hz) - 0,05 % Klirrfaktor+N (bei 1 kHz) - 0,001 % Produktmerkmale Abmessungen - 17 x 17,2 x 16,5 mm (B x H x T)
