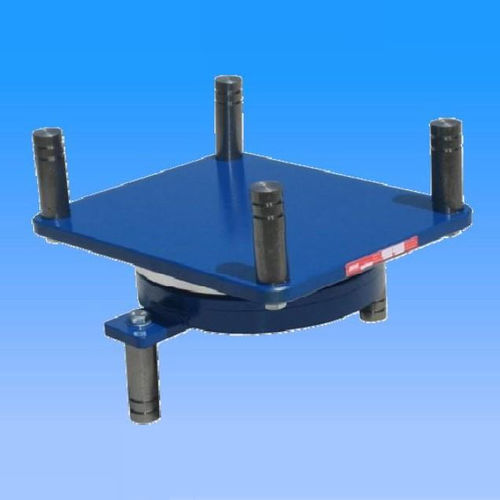

Kalotten-Elastomerlager

MetallPTFEfür horizontale Lasten

Kugellager sind für die Aufnahme von Kombinationen aus vertikalen Lasten, horizontalen Lasten, Längs- und Querbewegungen und Drehungen ausgelegt und werden in Straßen- und Eisenbahnbrücken aus Stahl und Beton eingesetzt. Das Lager besteht aus Stahlelementen, die mit einer PTFE-Oberfläche verbunden sind, um Bewegungen und Drehungen zu ermöglichen. Eine Seite der inneren Medianplatte ist als sphärische Oberfläche bearbeitet, um eine Kippbewegung (Drehung) zu ermöglichen, während auf der anderen Seite eine flat Gleitfläche erhalten wird, um Verschiebungen zu ermöglichen. Je nachdem, ob es sich um fixed, geführtes Gleiten oder freies Gleiten handelt, nehmen Gelenklager vertikale Lasten und entsprechende Horizontalkräfte sowie Bewegungen in Längs- oder Querrichtung auf. Gelenklager produzieren nach EN 1337-7, aber auf Wunsch des Kunden können sie auch nach anderen Codes hergestellt werden. Vorteile des Einsatzes von Gelenklagern Gelenklager erfüllen die folgenden Anforderungen: » Übertragung der Vertikallasten durch permanente und zufällige Effekte; es ist möglich, einen breiten Lastbereich von 500 bis 100000 kN abzudecken » Übertragung der horizontalen Lasten mit in der Praxis keiner Begrenzung der Bemessungslast » Lassen Sie die Drehung gemäß einem Kugelscharnier zu. Die Standarddrehung (±0,02 rad) kann leicht erhöht werden, um Strukturneigungen auszugleichen. » Keine Begrenzung der horizontalen Verschiebung » Geeignet für alle Arten von Konstruktionen wie Stahl- und Betonbrücken und Gebäude » Hohe Lebensdauer und wartungsfrei
